SIDE POWER Baugpropell SE120IP - 24V

m/ vanntett og gnistsikker motor

Varenr: 135710
Alt. varenr: SE120/215T-24IP.SL
38 500,-
-+
3 på nettlager (hvorav
  • 0Hovedlager
i butikk, Sarpsborg)
BeskrivelseTeknisk info
Beskrivelse

Med et økende behov for høy skyvekraft og for at thrusteren skal kunne tilpasses hver enkelt skrogform og størrelse, lanserte vi en helt ny tunneldiameter i 2010 på 215 mm tunnediameter, som dekker gapet mellom de godt etablerte tunneldiametrene på 185mm og 250mm.

Dette er en tunneldiameter som gjør seg gjeldende for motorbåter på rundt 50 fot. Disse båtene har de siste årene blitt mer volumiøse, noe som øker kravene til thrusterene. Mange seilebåter på denne størrelsen har hatt problemer med å montere 250mm tunneldiameter. Her vil også den nye tunneldiameteren være et ypperlig valg.

SE120/215T leveres med alle de viktige og unike Side-Power funksjonene, og kan benyttes som baugpropell eller hekkthruster.

Intelligent Overvåking

Dette er Side-Powers patenterte releeovervåking, som er en del av alle Sidepowers kontrollsystem. Det beskytter mot potensielle feil som kan oppstå i systemer med høyt strømforbruk, samtidig som det beskytter mot eventuelle brukerfeil. Systemet inneholder flere meget viktige sikkerhetsfunksjoner som stopper thrusteren automatisk dersom releet skulle låse seg. Gir meget høy sikkerhet i et DC strømsystem med stort strømforbruk.

  • Forhindrer for raskt retningsskifte på thrusteren for å beskytte motor og drivverk
  • Overvåker releefunksjon for å forhindre at releet låser seg
  • Stopper thrusteren automatisk dersom releet skulle låser seg.

Q-prop™

De nye femblads spesialpropellene er et resultat av over to års utviklingsarbeide og tusenvis av tester. De er designet forå redusere støy, samt opprettholde den høye effektiviteten som Side-Powers fireblads propeller. Ikke bare lyktes vi i å redusere støyen vesentlig, vi har også økt skyvekrafen for de fleste modellene.

  • Støyreduksjon inntil 75%, målt under kontrollerte forhold
  • Forventet støyreduksjon i "normalinstallasjoner" på 20-40%
  • Q-propeller tilgjengelig for alle modeller utenom SH550
  • Ferdige oppgraderingssett er tilgjengelige for de fleste eldre SP-thrustere

Forseglet og livstidssmurt girhus

Girhuset leveres ferdig fylt med olje av beste kvalitet som aldri skal skiftes eller etterfylles. Akseltetningen er en høykvalitets aksialtetning som Side-Power er alene om å bruke i thrustere. Dette sikrer problemfri drift og usedvanlig lang levetid.

  • Mekanisk tetning med overflater av keramikk og karbon for lang levetid og vanntetthet.

Twin Propeller-System

To propeller kan gi mer skyvekraft i en begrenset tunnel­diameter enn det en enkelt propell gir. Dette systemet ­benyttes i våre mellom­modeller der hvor høy skyvekraft i relativt liten tunneldiameter er viktig. Dette systemet finner du på modellene med 80, 100, 120, 130 og 150kg skyvekraft.


Galvanisk isolerte girhus

Dette vil si at motoren og motorbraketten er galvanisk skilt fra girhuset. I tilfellet det skulle være lekkstrøm eller en kortsluttning vil dermed girhuset og alle deler av thrusteren som er nedsenket i vann være beskyttet mot tæring.

  • Galvanisk skille oppnås ved å bruke foringer av komposittmateriale rundt girhushalsen og rundt festebolter. Mellom motor og drivaksel på girhus brukes fleksibel kobling i gummi
  • Kun tilgjengelig på DC elektriske thrustere med fleksibel kobling

Gnistsikret og sprutsikker

For å kunne tilby pålitelige og sikre motorer til alle typer installasjoner, produserer Side-Power en innkapslet motorenhet for hekkthrusterinstallasjoner der det behøves en vann- og/eller gnistsikret motor. Det er nødvendig å bruke en IP-sikret motor dersom det er fare for at den kan komme i kontakt med bensindamp, gass eller vann. Motorene er helt tette og gnistsikre i henhold til ISO8846. De er således godkjent for installasjon i rom med bensinmotorer, drivstofftank eller batteribank.

For å kunne bygge gasstette og gnistfrie motorer, blir motor og hovedrele bygget inn i et komposittdeksel med hermetisk forsegling. Strømkabler og kontrollkabel er allerede montert gjennom tette gjennomføringer for tilkobling på en tørr plassering.

En stor fordel med IP motorer er at de ikke skades av vannsprut i båtens kjølsvinn, men det er viktig å merke seg at den ikke er beregnet for permanent montering under vann.

Målskisse

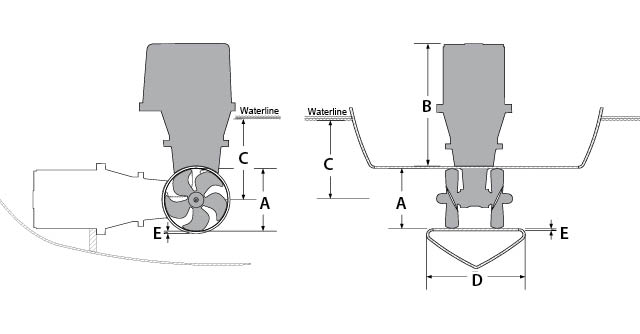

Measurements Tunnel Thruster

Measurements Tunnel Thruster, Side Power

  A (mm · in) 215 · 8.5
   B (mm · in) 389 · 15.3
   C (mm · in) 245 · 9.6
   D (mm · in) 250 · 9.8
   E min. (mm · in) 215 · 8.5
   F (mm · in) 280 · 11.0
   F recommended (mm · in) 560 · 22.0
   G min. (mm · in) 6 · 0.24
   G max. (mm · in) 8 · 0.31

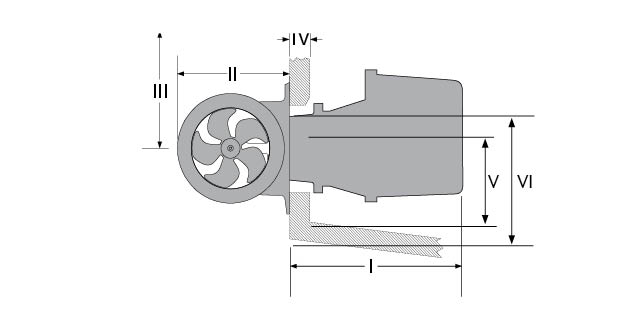

Measurements Stern Thruster (Stern tunnel kit sold separately)



Measurements Stern Thruster, Side Power

I (mm · in)407 · 16.02
II (mm · in)300 · 11.8
III min. (mm · in)215 · 8.46
IV max. (mm · in)44 · 1.73
V (mm · in)200  · 7.8
VI (mm · in)300 · 11,8
Tunnel length (mm · in)330  · 13.00

Teknisk info

Teknisk info

Skyvekraft ved 10,5/21V* (kg)120
Skyvekraft ved 12/24V* (kg)139
Typisk båtstørrelse (ft • m)42’ - 60’ • 13 - 18
Tunneldiameter - innvendig (mm)215
DrivsystemTwin
Effekt ved 10,5/21V* (kW • Hp)6,4 • 8,55
Spenning (V)24
Vekt (kg)35
Min. Batt. Kap (CCA**12/24V)400
SignaltypeAnalog

* Alle målinger relatert til skyvekraft for Sidepower thrustere er oppgitt ved  10.5V/21V, som er spenningen de fleste normale installsjoner vil kunne levere frem til selve thrusteren. Av sammenligningsårsaker oppgir vi også skyvekraften ved12V/24V.

** Alle batteri CCA verdier er oppgitt i DIN norm. Faktoren 1.9 tilsvarer SAE norm ved 0oF som er ABYC standard.

EAN 7070969002271
Forpakningsvekt 40 kg

Produktinformasjon

Produsent SIDE POWER
Produkttype Hekkthruster (standard IP)
Energikilde 24V
