Guidi Mediterraneo sjøvannsfilter

Guidi Mediterraneo er et høyytelses vannfilter utviklet for maritime installasjoner der vannstrømmen går rett gjennom filteret (side-til-side). Filteret er konstruert for effektiv filtrering av inntaksvann og sikrer ren og stabil vannforsyning til motorer, generatorer, varmevekslere og klimaanlegg. Mediterraneo-serien er basert på et Guidi-patent fra 1982 og er videreutviklet gjennom flere tiår for å gi minimal trykkreduksjon, optimal vannflyt og redusert risiko for kavitasjon. Filteret brukes primært i maskinrom på fritidsbåter og yrkesfartøy, men egner seg også til tekniske installasjoner som svømmebasseng, steinbrudd og vannforsyningssystemer.

I

NB! kke egnet som forfilter for diesel eller bensin.

Bruksområder

• Sjøvannsinntak for motorer
• Generatorer
• Varmevekslere
• Klimaanlegg
• Yachter og arbeidsfartøy
• Tekniske anlegg med kontinuerlig vannstrøm
•

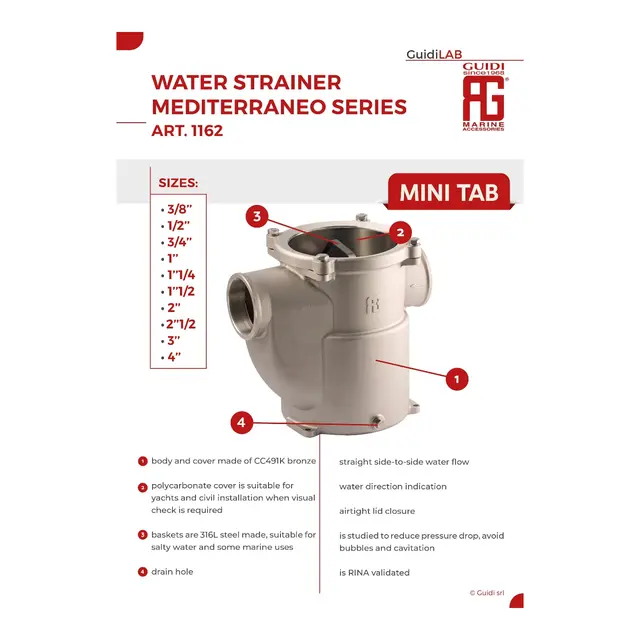

Konstruksjon og design

Mediterraneo-filteret har en karakteristisk avrundet bunn som:

• reduserer trykktap
• forbedrer gjennomstrømning
• hindrer luftbobler
• reduserer risiko for kavitasjon

Kavitasjon oppstår ved trykktopper i væskestrømmen og kan føre til støy, redusert ytelse og materialskader. Guidi sin konstruksjon er optimalisert for å minimere disse problemene.

NB! Filteret skal ikke overdimensjoneres.

Egenskaper

• Gjenger inntak/utløp:: 1 1/4"
• Strømningshastighet v/ 0,1 bar: 146 liter / minutt
• Strømningshastighet v/ 1 bar: 461 liter / minutt
• Orig.no.: 1162#220007

Fordeler

Materiale

Messing er det beste materialvalget for å unngå korrosjon. For å redusere korrosjon bør hele installasjonen bestå av bronsekomponenter (vanninntak, ventiler, koblinger, gjennomføringer), og man bør unngå materialblanding.

Utforming

Mediterraneo-filteret er et Guidi-patent fra 1982, videreutviklet gjennom årene.
Den karakteristiske avrundingen i bunnen:

• reduserer trykktap
• maksimerer vannstrøm
• hindrer luftbobler

Hele installasjonen er konstruert for å redusere trykktap, bobler og kavitasjon. Kavitasjon oppstår når vakuum/vanndamp dannes ved trykktopper. Imploderende mikrobobler skaper høytrykksstråler som kan føre til:

• støy
• mekaniske skader
• redusert ytelse
• groptæring (pitting) i metall

Lokk (gjennomsiktig polykarbonat)

Egnet for fritidsbåter og sivile installasjoner der visuell inspeksjon er ønsket (RINA DIP – Statement 201700782). Polykarbonat brukes – et slag- og temperaturbestandig materiale med høy elastisitet. Ved ekstreme forhold (f.eks. polare strøk) anbefales metallokk.

Tiltrekkingsmoment (veiledende):

• 3/8” – 1/2” : ca. 4 Nm
• 3/4” – 1 1/2” : ca. 6 Nm
• 2” – 4” : ca. 9 Nm

Filterkurv

Filterkurvene er laget av 316L rustfritt stål, egnet for saltvann. 316L har høy korrosjonsmotstand og lavt karboninnhold. Korrosjon på kurven betyr ofte feil installasjon – kurven kan da fungere som offeranode. Ved synlig korrosjon må katodisk beskyttelse og jording kontrolleres.

Pakninger

• Én O-ring under lokket
• Én O-ring på tappepluggen

O-ringene er laget av neopren, motstandsdyktig mot saltvann.
