TELEFLEX BayStar Compact, Hydr. Styring

En av markedets beste hydrauliske styring for utenbordsmotorer under 150HK.

Den nye BayStar styringen er en videreutviklet hydraulisk styring av BayStar Compact.
Den kraftigere, lette pumpen tillater en ekstra styreposisjon og rattomdreininger er øket fra 4,5 til 5,2.

• Beregnet for utenbordsmotorer inntil 150 HK.
• For større motorer, velg en SeaStar styring.
• Rattpumpen er produsert i eloksert aluminium og kapasiteten er: 22.94cc (1.4 cui)
• 5.2 rattomdreininger.
• ?Den erstatter alle tidligere BayStar rattpumper og dekker de samme monteringshullene.

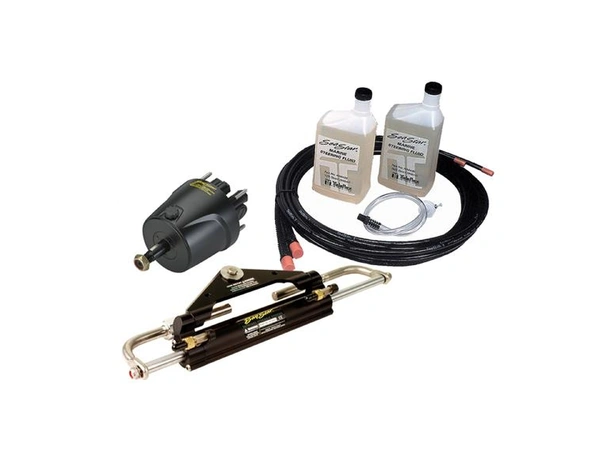

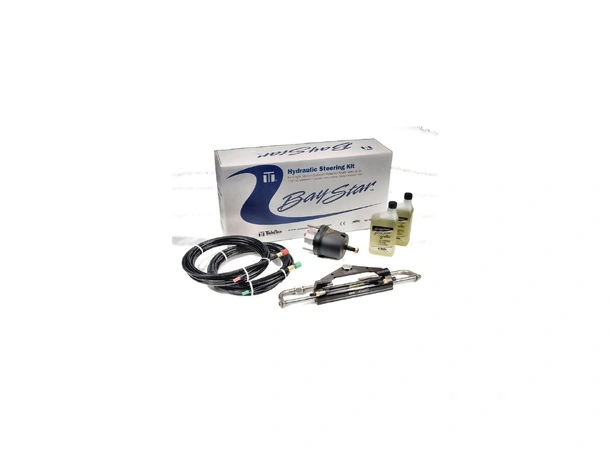

Std. sett. (HK4200) består av følgende komponenter:

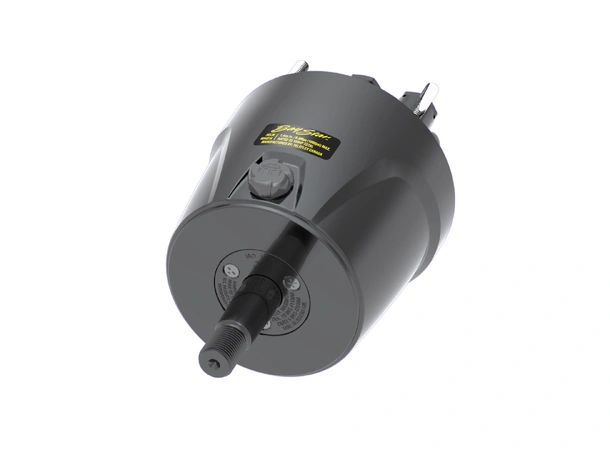

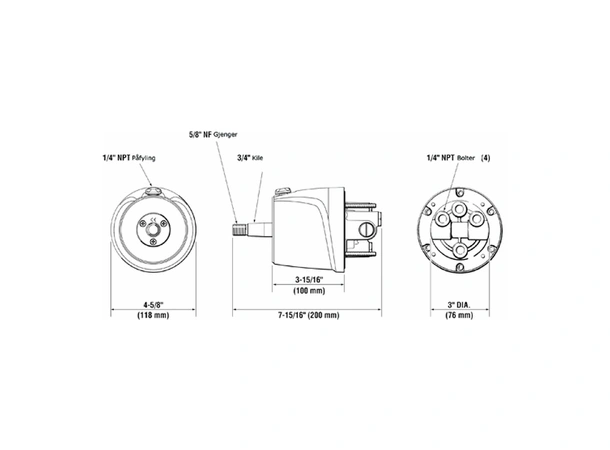

• HH4314 rattpumpe,

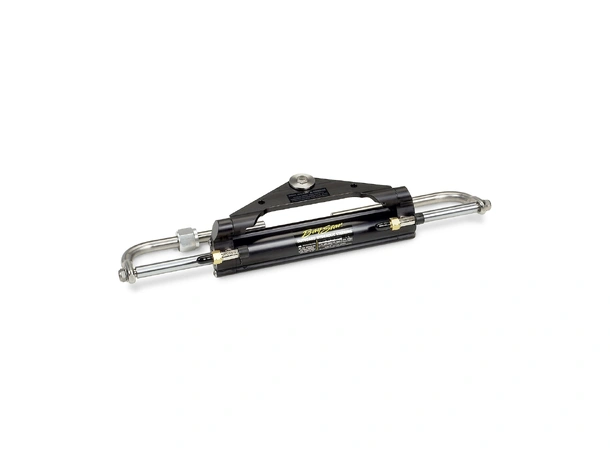

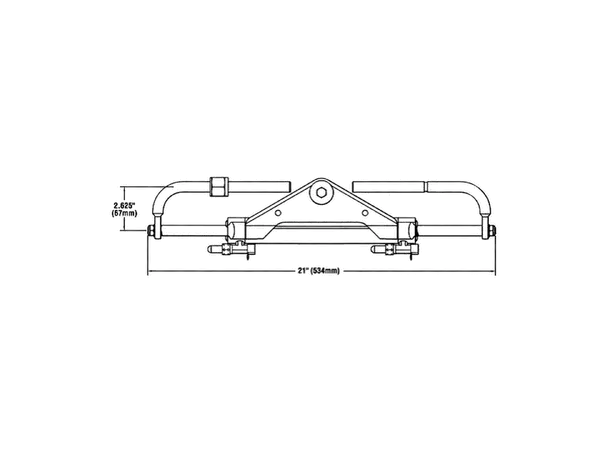

• HC4645H Styresylinder,
• HT4420H slangesett 2 x 20’ (2x6.10 m.),
• HA5430 hydraulisk olje 2 x 1 liter.

Noen motorer trenger en annen styresylinder enn den som er i settet.
Vennligst oppgi dette ved bestilling og vi bytter i settet.
Rattpumpe med tilt leveres som ekstrautstyr.

Baystar styringene er utstyrt med tilbakeslagsventil.

Notater:

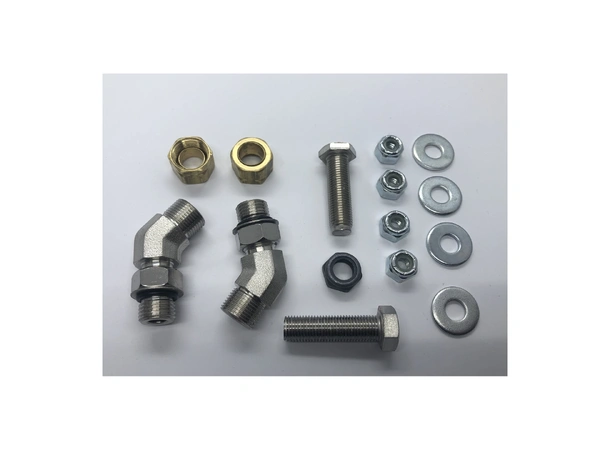

1. Må bruke monteringssett HO5090 (015745090)
2. Motorfeste må kappes og motoren må boltes fast i akterspeilet for at motor og styringen kan brukes. Suzuki 40-50-60 Hk 2010 og nyere må motorbraketten kappes, bruk Suzukis originale grunning og lakk.
3. Yamahas originale styrearm 63D-48511-00-4D må benyttes.
4. Sylinder HC4645H kan brukes. Men du må demontere trekantplaten og speilvende den før du remonterer platen.
5. Kraftige 150 HK motorer slik som Mercury Optimax må benytte seg av SeaStar styringene.

Dokumenter

• Baystar Compact Installasjonsveiledning (Norsk) (pdf)
