FLIR Termisk overvåkningskamera MTMS

idielt som motorroms kamera

Varenr.: 139917
Produktnr.: E70321.RM
FLIR Termisk overvåkningskamera MTMS idielt som motorroms kamera
Ikke på eget- eller leverandørs lager (ukjent leveringstid)
Kontakt oss for leveringstid.
14 690,-
pr. Stk (Inkl. mva)
-+
BeskrivelseTeknisk infoAnmeldelserQ & A
Beskrivelse

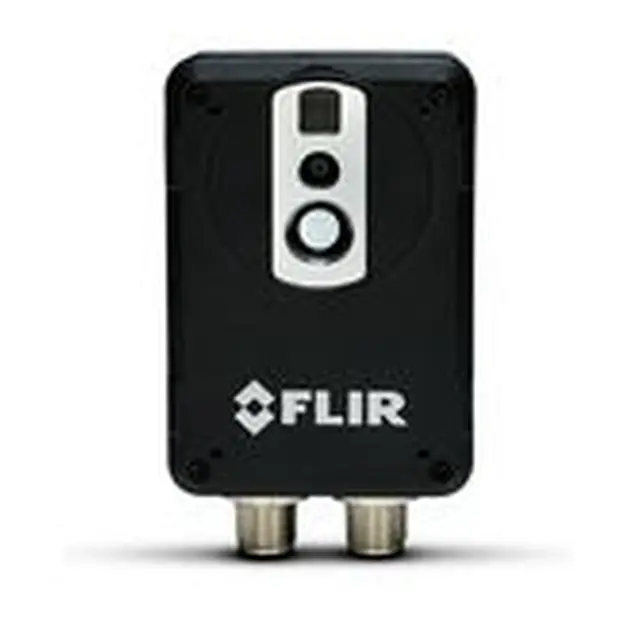

FLIR MTMS Termisk overvåkningskamera

Sofistikert marint termisk overvåkingssystem med hørbar og visuell varslingsfunksjonalitet og sømløs integrering med Raymarine Kartplotter.




Termisk overvåking av kritisk utstyr om bord

Det termiske overvåkingssystemet FLIR MTMS overvåker kritisk utstyr på fartøy, inkludert motorer, eksosmanifolder og aksellagre, for å oppdage problemer så tidlig som mulig. MTMS kan integreres med Raymarine Kartplotter-skjermer for å sende akustiske og visuelle varsler når temperaturen på overvåkede deler stiger over forhåndsinnstilte terskelverdier.

FLIRs MSX®-teknologi blander bilder fra synlige og termiske kameraer dette sikrer at MTMSs bilder er lettere å forstå enn termiske bilder alene.

Termisk kamera FLIR overvåkningskamera MTMS idielt som motorroms E70321

Termisk alarm og visuell analyse

Programmer forhåndsinnstilte terskelverdier for å generere automatiserte punktalarmer når temperaturene overstiger grenseverdi.


Oppdage potensielle problemer tidlig

FLIRs eksklusive muitispektrale dynamiske bildebehandling (MSX®) skaper termisk bildebehandling som er lettere å forstå, slik at du kan oppdage potensielle problemer om bord før det er for sent.

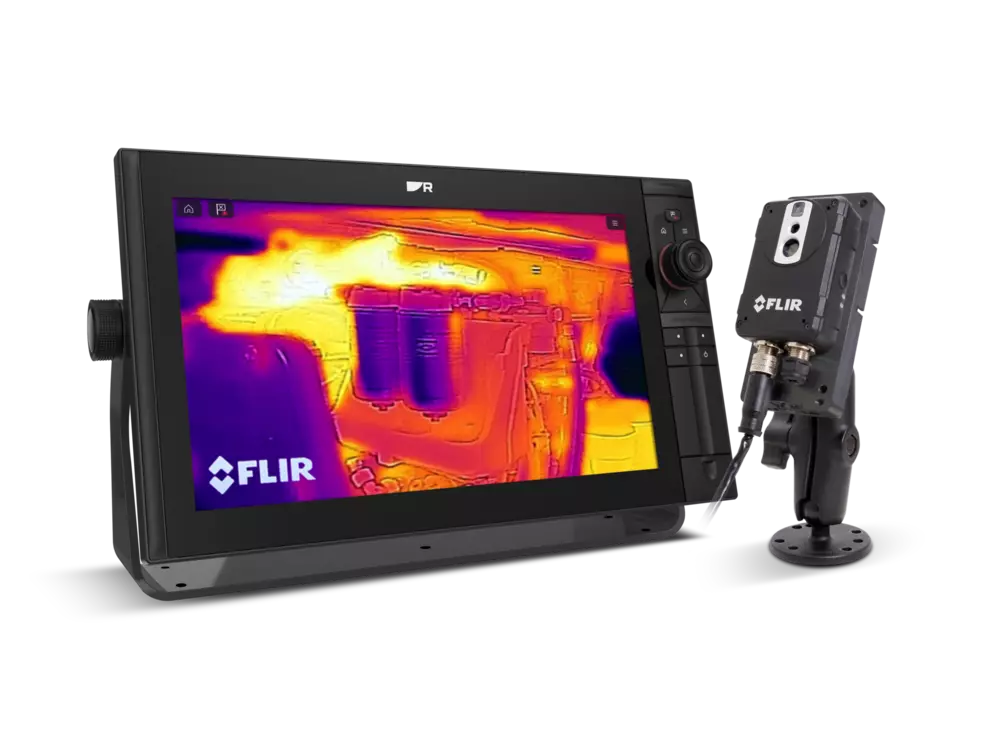

Raymarine-integrasjon

Vis termiske, synlige og MSX Video-bilder enkelt på Raymarine Kartplotter-skjermer.


I Esken

Alle FLIR MTMS-systemer leveres med en brakett og DC PoE-injektor, samt en RayNet til RJ45-kabel og en M12X til RJ45- kabel. Velg mellom monteringsbrakett (R70375 ) eller monteringsbrakett (261-2319-00) for å fullføre installasjonen.

Følgende deler følger med FLIR MTMS-kameraet:


FLIR MTMS termisk kamera


Kjølebrakett (R70491)


12/24V DC PoE-injektor (4113746)


1 x 1/4" – 20 x 30 mm sekskantbolt (nødvendig for montering av kjølebrakett på valgfri One-Ball Joint monteringsbrakett: 70375 R)


4 x No.6 x 25 mm skruer (kreves for overflatemontering av kjølebrakett / kameraenhet)

4 x PT 22x8 T6 torx-skruer (kreves for montering av kjølebrakett til kamera)


4 x 10-32UNF 1/2" sekskantbolter (nødvendig for montering av kjølebrakett på valgfri Two-Ball Joint monteringsbrakett: 261-2319-00)


5 m Ethernet-kabel (M12 X–kodet til RJ45) (kreves for tilkobling av kamera til PoE-injektor)


3 m (9,84 ft) RayNet til RJ45 adapterkabel (nødvendig for å koble PoE-injektor til Raymarine MFD eller Raymarine nettverkssvitsj)


T6 Torx-skrutrekker


Dokumentasjon


Teknisk info
Fysiske data
Kamerastørrelse (L × B × H)

54 × 25 × 79 mm (2,1 x 1 x 3,1 tommer) uten kontakter

54 × 25 × 95 mm (2,1 x 1 x 3,7 tommer) med kontakter


Bildebehandling og optiske data
IR-oppløsning

80 × 60 piksler

Termisk følsomhet/NETD

< 0,10 °C @ +30 °C (+86 °F) / 100 mK

Synsfelt (FoV)

48° × 37°

Fokus

Fast


Detektordata
Detektortype

Focal Plane Array (FPA), mikrobolometer uten kjøling

Spektralområde

7,5–13 μm


Visuelt kamera
Innebygd digitalt kamera

640 × 480

Digital kamera, FOV

Tilpasser seg IR-objektivet

Følsomhet

Minimum 10 Lux uten belysning


Mål
Temperaturområde objekt

–10 °C til +150 °C (14 °F til 302 °F)

Nøyaktighet

±2 °C (±3,6 °F) eller ±2 % av avlesninger (+10 til +100 °C@ +10 til +35 amb)


Analyse av målinger
Spotmeter

6

Område

6 bokser med maks./min./gjennomsnitt

Automatisk deteksjon av varmt/kaldt

Maks/min temp. verdi og posisjon vises i boksen

Forhåndsinnstillinger for måling

Ja

Atmosfærisk transmisjonskorreksjon

Automatisk, basert på inndata om avstand, atmosfærisk temperatur og relativ luftfuktighet.

Korreksjon av optisk transmisjon

Automatisk, basert på signaler fra interne sensorer

Korrigering av emissivitet

Variabel fra 0,01 til 1,0

Korreksjon av reflektert tilsynelatende temperatur

Automatisk, basert på inndata av reflektert temperatur

Ekstern optikk/vinduskorreksjon

Automatisk, basert på inndata om optikk / vinduets transmisjon og temperatur

Korreksjoner av målinger

Globale objektparametere


Alarm
Alarmfunksjoner

Automatiske alarmer for alle valgte målefunksjoner. Maksimalt 5 alarmer kan stilles inn

Alarmutgang

Digital ut, lagre, filsending (ftp), e-post (SMTP), varsling


Oppsett
Fargepaletter

Fargepaletter (BW, BW inv, Iron, Rain)

Oppsett kommandoer

Dato/klokkeslett, temperatur °C/°F

Webgrensesnitt

Ja


Lagring av bilder
Lagringsmedier

Innebygd minne for bildelagring

Bilde lagring modus

IR, visuell, MSX

Filformater

JPEG+FFF


Ethernet
Ethernet

Kontroll, resultat og bilde

Ethernet – Type

100 Mbps

Ethernet – Standard

IEEE 802.3

Ethernet – Tilkobling

M12 8-pin X-codet

Ethernet – Video streaming

Ja

Ethernet – power

Power over Ethernet, PoE IEEE 802.3af klasse 0

  • Ethernet – Protokoller

  • Ethernet/IP, Modbus TCP, TCP, UDP, SNTP,
  • RTSP, RTP, HTTP, ICMP, IGMP, sftp, SMTP,
  • SMB (CIFS), DHCP, MDNS (Bonjour)


Grensesnitt for marin elektronikk
Kartplotter skjermer

Nettverk kompatible med nettverkstilkoblede PC-er og Raymarine-kartplottere


Bilde streaming
Formater for bilde streaming

Motion JPEG, MPEG, H.264

Oppløsning for bilde streaming

640 × 480

Bildemoduser

Termisk, visuell, MSX (IR-bilde med forbedret detaljpresentasjon)

Automatisk bildejustering

Kontinuerlig


Strømsystem (PoE-injektor)
Ekstern strømdrift

12/24 VDC, 2 W kontinuerlig/ 3,1 W maks.

Ekstern strømkobling

Skruetilkobling (12 V / 0 V / chassis)

Tillatt spenningsområde

9–36 VDC


Miljødata
Driftstemperatur område

0 °C til +50 °C (32 °F til +122 °F)

Temperaturområde lagring.

–40 °C til +70 °C (–40 °F til +158 °F) IEC 68-2-1 og IEC 68-2-2

Fuktighet (under drift og lagring)

IEC 60068-2-30/24 h 95 % relativ luftfuktighet +25 °C til +40 °C (+77 °F til +104 °F) / 2 sykluser

EMC

EN 61000-6-2:2001 (immunitet) EN 61000-6-3:2001 (emisjon) FCC 47 CFR Part 15 Class B (Emisjon) EN 60945: 2002

Innkapsling

IP67 (IEC 60529)

Bump

25 g (IEC 60068-2-29)

Vibrasjon

2 g (IEC 60068-2-6) EN 60945:2002

Gnist beskyttelse

EN 28845:1993
