NO rele fra anerkjente Wehrle i Tyskland - som leverer releer av høy kvalitet til store deler av motorindustrien globalt.

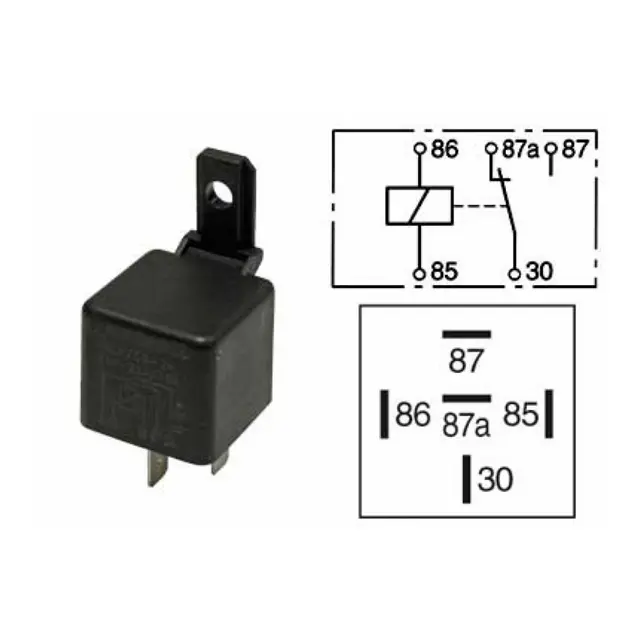

| Pin |
Betydning |
Forklaring |
| 30 |
Felles strøm inn |
Hovedstrøm inn fra batteri/kilde |
| 85 |
Spole jord |
Kobles til jord/negativ |
| 86 |
Spole pluss |
Styrestrøm (fra bryter, tenningssignal osv.) |
| 87 |
Utgang ved aktivert relé (NO – Normally Open) |
Får strøm når reléet slår inn |
| 87a |
Utgang ved deaktivert relé (NC – Normally Closed) |
Har strøm når reléet ikke er aktivert |
Slik fungerer detNår spolen (85/86) ikke får strøm → reléet hviler, og kretsen er lukket mellom 30 og 87a.
Når du aktiverer reléet (ved å sende 24V til spolen) → reléet trekker inn, bryter kontakten mellom 30 og 87a, og kobler 30 til 87.
Når du fjerner signalet → reléet går tilbake til hvile, og 87a kobles inn igjen.
