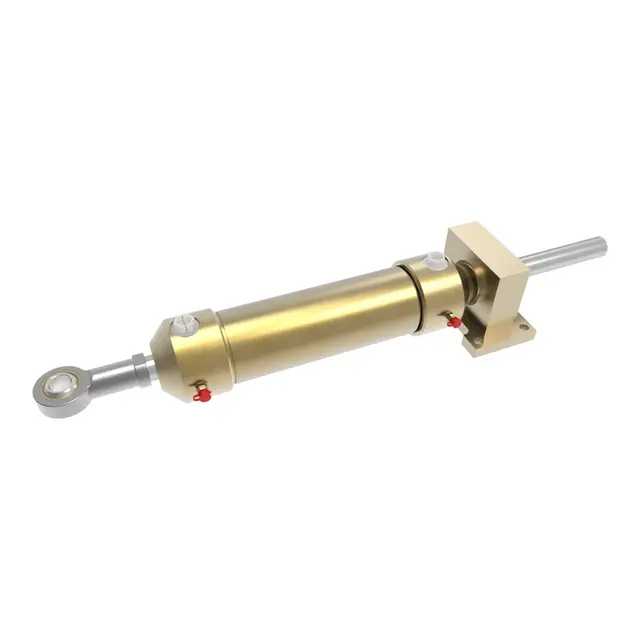

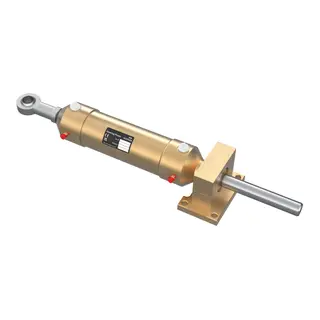

SLEIPNER Styresylinder SP40

Name: SLEIPNER Styresylinder SP40 175slaglengde - 45kg/m - 110 volum cm
Brand: SLEIPNER
SKU: 126507
Price: 7599 NOK
Availability: OutOfStock

175slaglengde - 45kg/m - 110 volum cm

Varenr.: 126507

Produktnr.: 71030.SL

SLEIPNER Styresylinder SP40 175slaglengde - 45kg/m - 110 volum cm

Ikke på eget- eller leverandørs lager (ukjent leveringstid)
Kontakt oss for leveringstid.

7 674,-

pr. Stk (Inkl. mva)

Beskrivelse

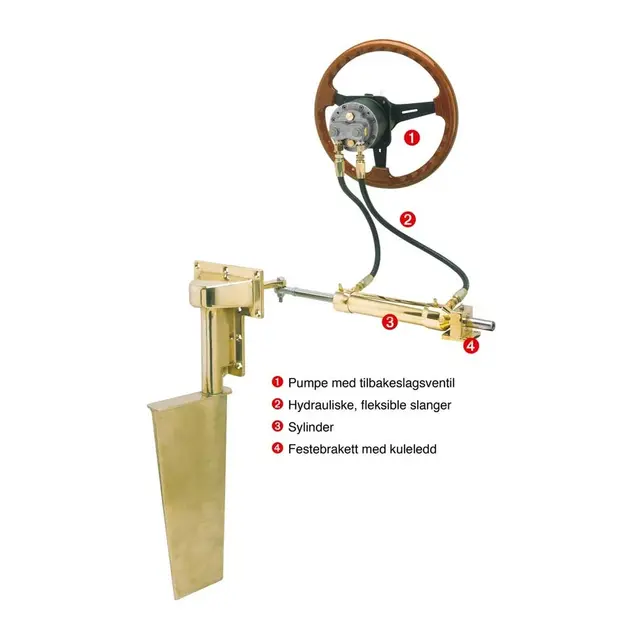

Sleipners standard sylindere har svært høy kvalitet og er i bruk i tusenvis av norske båter. Sylinderene er gjennomprøvd og har svært lang levetid.

Lang levetid
Enkel utluftning
Leveres med ansatsnipler
Robust konstruksjon i syrefast stål og messing
Godkjent av Det Norske Veritas for fritidsbåt

Fordeler

Maksimal styrekomfort og sikkerhet
Tilbakeslagsventil sørger for at ikke roret vandrer av seg selv
Beste løsning sammen med autopilot

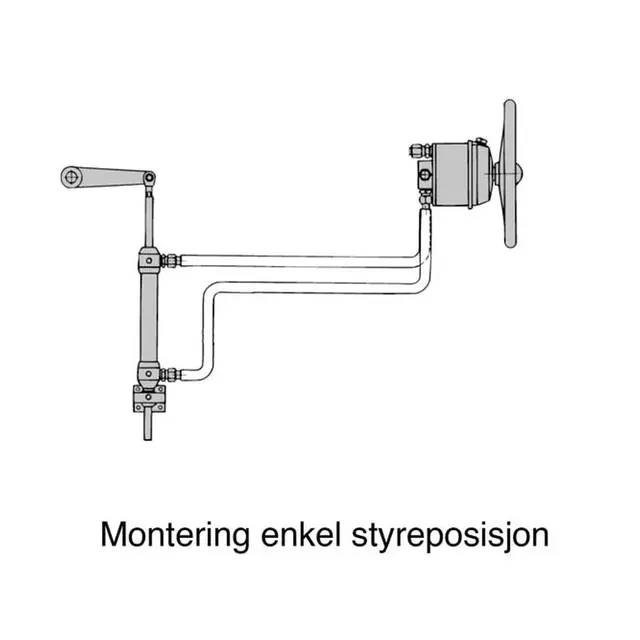

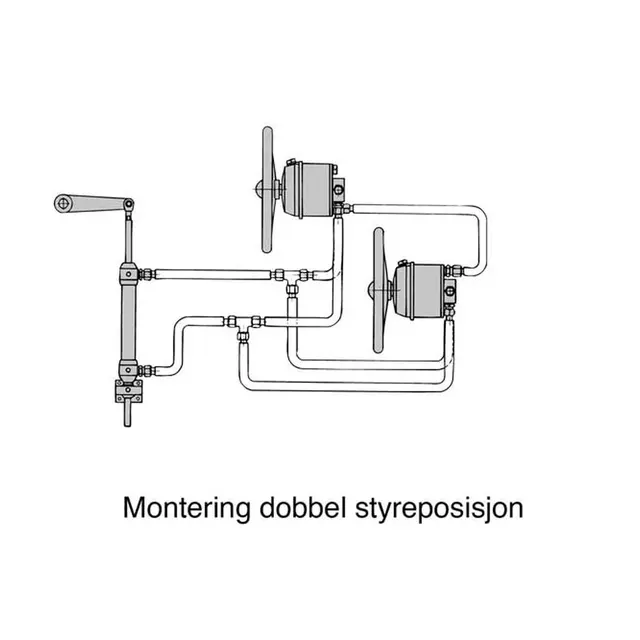

En eller flere styreposisjoner
Robust konstruksjon i syrefast stål og messing
Enkel utluftning
Leveres med ansatsnippler
Godkjent av Det Norske Veritas

Styresylindre SLEIPNER Styresylinder SP40 175slaglengde 45kgm 110 volum cm 71030

Dokumenter

Produktmanual (pdf)
Manual Inboard Steering (pdf)
Product specification sheet Steering cylinders EN (pdf)

Teknisk info

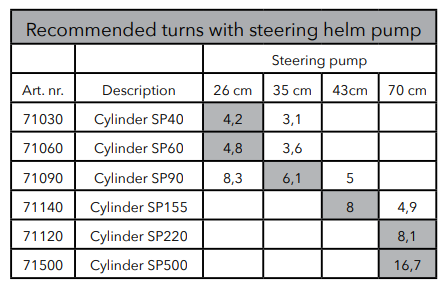

Antall rattomdreininger med ulike rattpumper (Se 71030 for dette produktet)

Sylinder Art.nr	Rattpumpe
26cm³	35cm³	43cm³	70cm³
71030	4,2	3,1	-	-
71060	4,8	3,6	2,9	-
71090	8,3	6,1	5,0	-
71140	-	-	8,0	4,9
71220	-	-	-	8,1
71500	-	-	-	16,7

Anbefalt

Art.nr	Sylinder	Volum cm³	Maks. rormoment	Maks. trykk	Anbefalt innvendig slangedia.	Portdimensjon	I max	J	K slaglengde	L	M	N	O	P
* Rorvinkel +/- 35° for art.nr 71030.	Alle mål i mm.
71030*	SP40	110	45 kg/m	50 bar	⅜"	¼"	158	425	175	12	337,5	16	38	150
71060	SP60	125	60 kg/m	50 bar	⅜"	¼"	180	460	200	12	355	16	38	150
71090	SP90	215	80 kg/m	50 bar	⅜"	¼"	180	465	200	12	365	20	48	150
71140	SP155	345	130 kg/m	50 bar	½"	¼"	165	492	200	14	392	20	57	150
71220	SP250	565	250 kg/m	50 bar	½"	⅜"	175	520	200	16	350	25	75	150
71500	SP500	1170	500 kg/m	50 bar	½"	M22x1,5	236	600	200	20	420	25	100	150

Formel for beregning av rormoment

V²x H x B x ((B/2) - E) x 6

V= topphastighet
H= rorets høyde i meter
B= rorets bredde i meter
E= forror i meter

Eksempel:

V = 12 knop, H = 0,6 m, B = 0,5 m, E = 0,04 m

12²x 0,6 x 0,5 x ((0,5 / 2) - 0,04) x 6 = 12²x 0,6 x 0,5 x 0,21 x 6 =54,43

54,43 er rormomentet i kg/m, og i dette eksempelet velges SP60 styring

Styresylindre SLEIPNER Styresylinder SP40 175slaglengde 45kgm 110 volum cm 71030

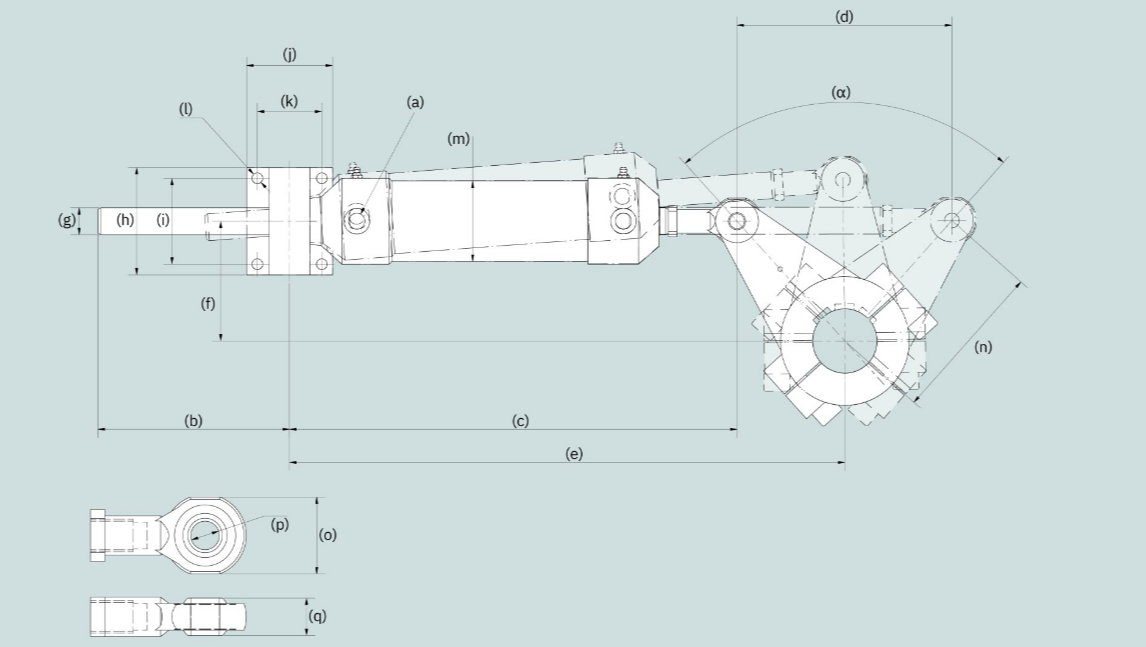

Mål	Verdi
(a)	6.35mm / 0.25in
(b)	151.5mm / 5.96in
(c)	338.5mm / 13.32in
(d)	175mm / 6.88in
(e)	424.5mm / 16.71in
(f)	122.9mm / 4.83in
(g)	16mm / 0.62in
(h)	60mm / 2.36in
(i)	42mm / 1.65in
(j)	50mm / 1.96in
(k)	35mm / 1.37in
(l)	6.5mm / 0.25in
(m)	38mm / 1.49in
(n)	150mm / 5.9in
(o)	32mm / 1.25in
(p)	12mm / 0.47in
(q)	16mm / 0.62in
α	70
