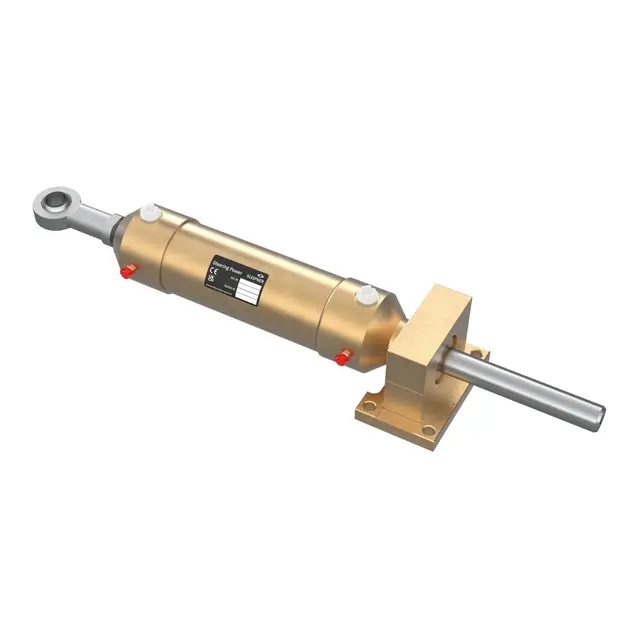

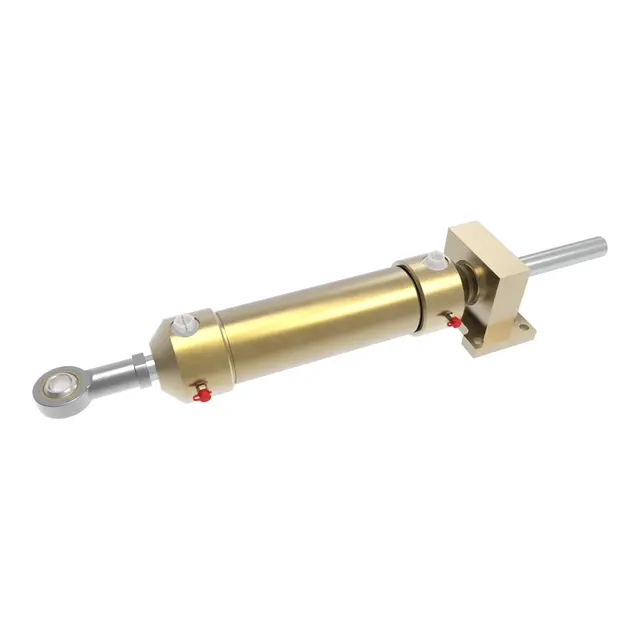

SLEIPNER Styresylinder SP90200 slaglengde - 80kg/m - 215cm3

10 999,-

Sleipners standard sylindere har svært høy kvalitet og er i bruk i tusenvis av norske båter. Sylinderene er gjennomprøvd og har svært lang levetid.

Lang levetid
Enkel utluftning
Leveres med ansatsnipler
Robust konstruksjon i syrefast stål og messing
Godkjent av Det Norske Veritas for fritidsbåt

Fordeler

Maksimal styrekomfort og sikkerhet

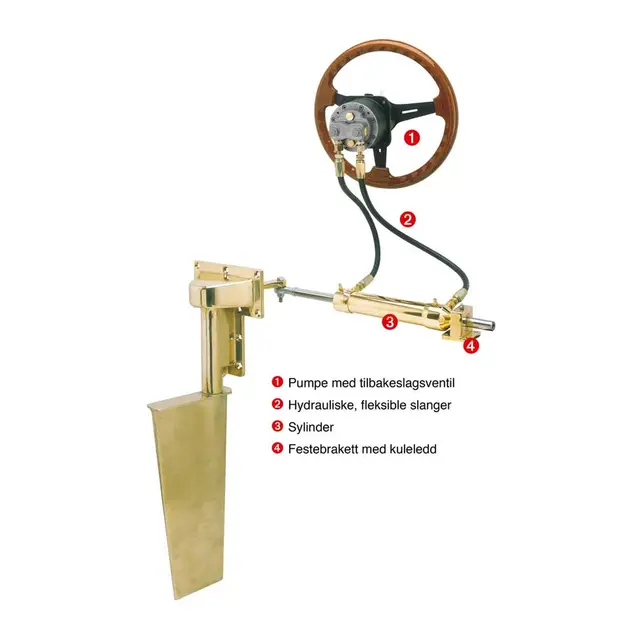

Tilbakeslagsventil sørger for at ikke roret vandrer av seg selv
Beste løsning sammen med autopilot

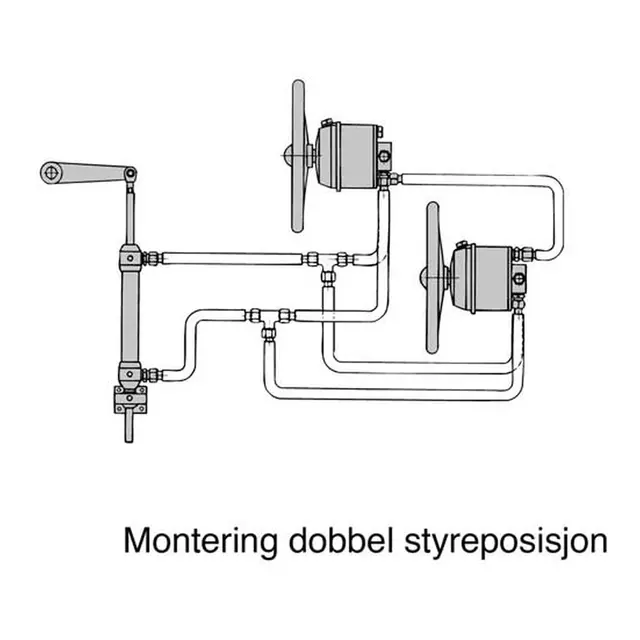

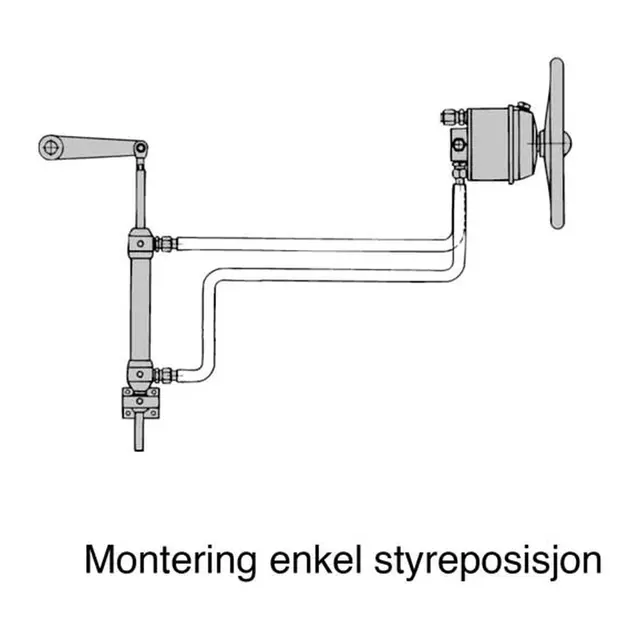

En eller flere styreposisjoner
Robust konstruksjon i syrefast stål og messing
Enkel utluftning
Leveres med ansatsnippler
Godkjent av Det Norske Veritas

Dokumenter

Product specification sheet Steering cylinders EN (pdf)

SLEIPNER Styresylinder SP90 200 slaglengde - 80kg/m - 215cm3

Tilbehør

SLEIPNER rattpumpe, 35 cm3

Alternativer

Artikler

Antall artikler funnet:

SLEIPNER Styresylinder SP90200 slaglengde - 80kg/m - 215cm3

Name: SLEIPNER Styresylinder SP90 200 slaglengde - 80kg/m - 215cm3
Brand: SLEIPNER
SKU: 137788
Price: 10999 NOK
Availability: InStock

Varenr.: 137788

Produktnr.: 71090.SL

1 på lager (ytterligere 20+ på eksternt lager)
Omgående

10 999,-

pr. Stk (Inkl. mva)

Beskrivelse

Sleipners standard sylindere har svært høy kvalitet og er i bruk i tusenvis av norske båter. Sylinderene er gjennomprøvd og har svært lang levetid.

Lang levetid
Enkel utluftning
Leveres med ansatsnipler
Robust konstruksjon i syrefast stål og messing
Godkjent av Det Norske Veritas for fritidsbåt

Fordeler

Maksimal styrekomfort og sikkerhet
Tilbakeslagsventil sørger for at ikke roret vandrer av seg selv
Beste løsning sammen med autopilot
En eller flere styreposisjoner
Robust konstruksjon i syrefast stål og messing
Enkel utluftning
Leveres med ansatsnippler
Godkjent av Det Norske Veritas

Styresylindre SLEIPNER Styresylinder SP90 200 slaglengde 80kgm 215cm3 71090

Dokumenter

Product specification sheet Steering cylinders EN (pdf)

Teknisk info

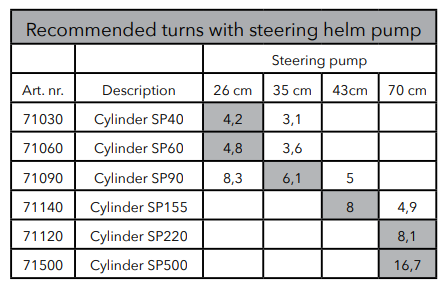

Antall rattomdreininger med ulike rattpumper

Sylinder Art.nr	Rattpumpe
26cm³	35cm³	43cm³	70cm³
71030	4,2	3,1	-	-
71060	4,8	3,6	2,9	-
71090	8,3	6,1	5,0	-
71140	-	-	8,0	4,9
71220	-	-	-	8,1
71500	-	-	-	16,7

Anbefalt

Art.nr	Sylinder	Volum cm³	Maks. rormoment	Maks. trykk	Anbefalt innvendig slangedia.	Portdimensjon	I max	J	K slaglengde	L	M	N	O	P
* Rorvinkel +/- 35° for art.nr 71030.	Alle mål i mm.
71030*	SP40	110	45 kg/m	50 bar	?"	¼"	158	425	175	12	337,5	16	38	150
71060	SP60	125	45 kg/m	50 bar	?"	¼"	180	460	200	12	355	16	38	150
71090	SP90	215	80 kg/m	50 bar	?"	¼"	180	465	200	12	365	20	48	150
71140	SP155	345	130 kg/m	50 bar	½"	¼"	165	492	200	14	392	20	57	150
71220	SP250	565	250 kg/m	50 bar	½"	?"	175	520	200	16	350	25	75	150
71500	SP500	1170	500 kg/m	50 bar	½"	M22x1,5	236	600	200	20	420	25	100	150

Formel for beregning av rormoment

V²x H x B x ((B/2) - E) x 6

V= topphastighet
H= rorets høyde i meter
B= rorets bredde i meter
E= forror i meter

Eksempel:

V = 12 knop, H = 0,6 m, B = 0,5 m, E = 0,04 m

12²x 0,6 x 0,5 x ((0,5 / 2) - 0,04) x 6 =
12²x 0,6 x 0,5 x 0,21 x 6 =54,43

54,43 er rormomentet i kg/m, og i dette eksempelet velges SP60 styring.

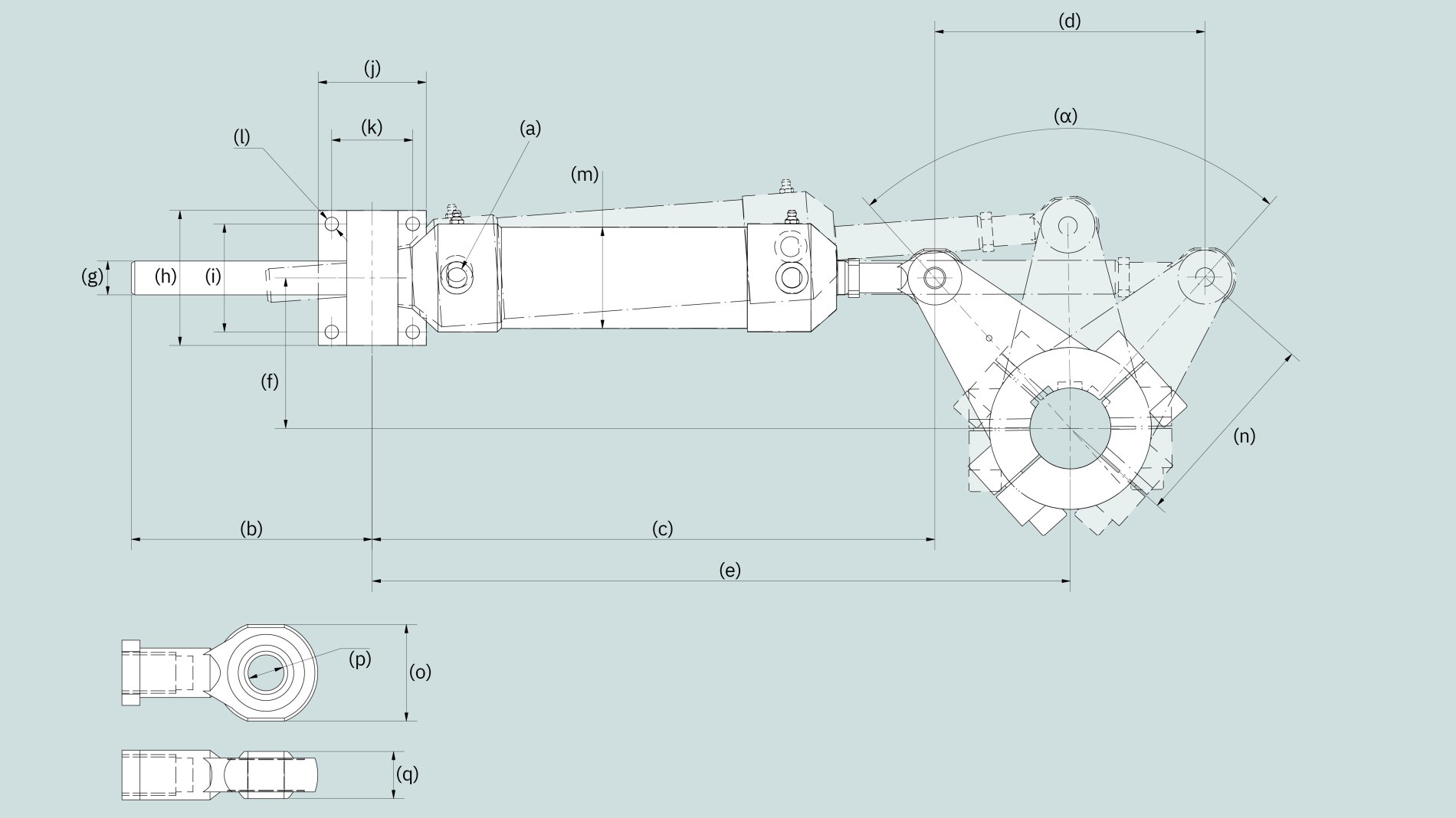

Målskisse

Styresylindre SLEIPNER Styresylinder SP90 200 slaglengde 80kgm 215cm3 71090

Mål	Verdi
(a)	6.35mm / 0.25in
(b)	178.5mm / 7.02in
(c)	366.5mm / 14.42in
(d)	200mm / 7.87in
(e)	465mm / 18.3in
(f)	111.5mm / 4.38in
(g)	20mm / 0.78in
(h)	70mm / 2.75in
(i)	52mm / 2.75in
(j)	60mm / 2.36in
(k)	44mm / 1.73in
(l)	8.5mm / 0.33in
(m)	48mm / 1.88in
(n)	150mm / 5.9in
(o)	32mm / 1.25in
(p)	12mm / 0.47in
(q)	16mm / 0.62in
α	84
