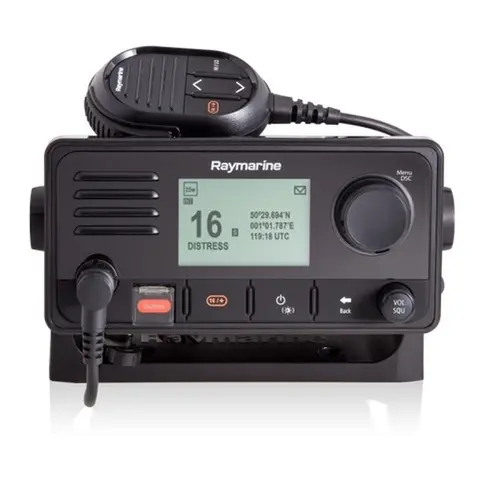

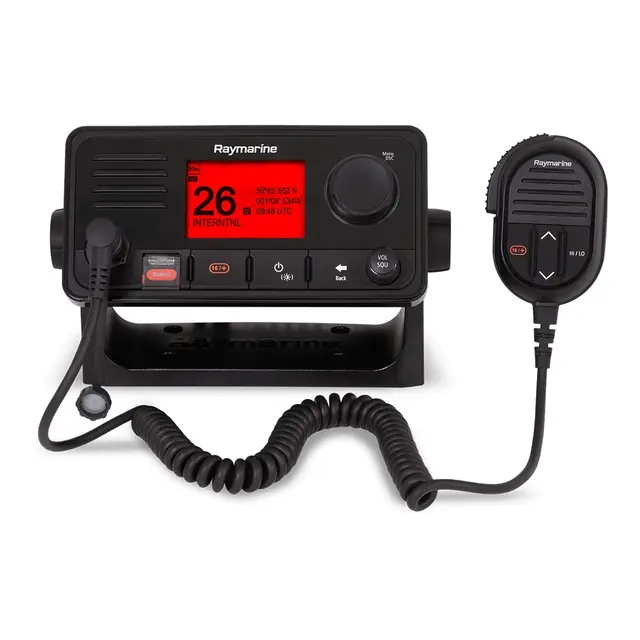

RAYMARINE Ray73 VHF med AIS RxIntegrert GPS mottaker og AIS mottaker

Varenr.: 141345
Produktnr.: E70517.RM
RAYMARINE Ray73 VHF med AIS Rx Integrert GPS mottaker og AIS mottaker RAYMARINE Ray73 VHF med AIS Rx Integrert GPS mottaker og AIS mottaker
Ikke på eget- eller leverandørs lager (ukjent leveringstid)
Send meg mail når varen er på lager
9 990,-
pr. Stk (Inkl. mva)
-+
BeskrivelseTeknisk infoTilbehørAndre kjøpteAnmeldelserQ & A
Beskrivelse

Tostasjoners VHF-Radio med GPS, AIS og megafon


Raymarines Ray73 VHF-radio har en intern AIS-mottaker og megafonfunksjoner. Ray73 er bygget på vårt marine radiochassis og leveres med store kontroller og stor skjerm for enkel bruk offshore. Ray73 støtter også både kablede og trådløse RayMic-kontroller for ekte multistasjonskontroll og intercom-funksjon. Når den er koblet til et valgfritt varselhorn kan Ray73 generere automatiske tåkesignaler og fungere som et offentlig meldingssystem.


VHF og AIS RAYMARINE Ray73 med Rx Integrert GPS mottaker E70517

Hovedfunksjoner

  • Fullformat marin VHF med Digital Selective Calling
  • Innebygget AIS-mottaker gir måldata for kartplotter, radar og instrumenter
  • Tåkevarsling og offentlig meldingssystem med valgfrit varselhorn (M95435)
  • Kablet eller trådløs utvidelse med valgfrie RayMic-håndsett
  • Innebygget GPS-/GNSS-mottaker med tilkoblingspunkt for en valgfri ekstern antenne
  • NMEA2000- og NMEA0183-nettverk for integrering med innebygde systemer
  • Lydutgangstilkobling for valgfri passiv fjernhøyttaler (A80542)
  • Overflate- og trunnion-monteringssett inkludert
  • Stylet for å komplimentere Axioms familie av multifunksjonsskjermer

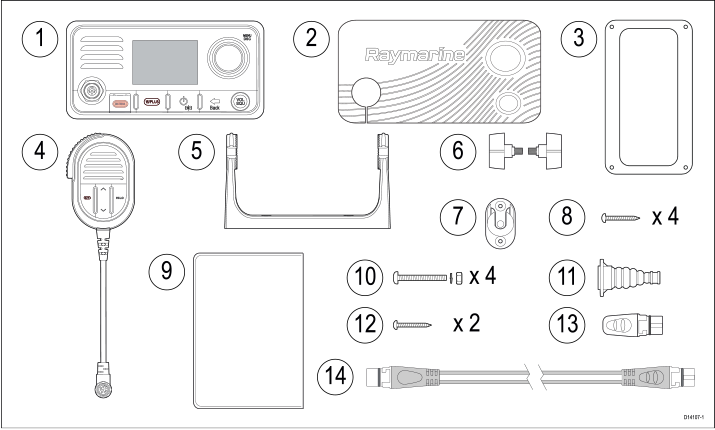

I esken

VHF og AIS RAYMARINE Ray73 med Rx Integrert GPS mottaker E70517

  • (80017-7) WARRANTY LEAFLET (1)
  • (81381-1) Ray 53/63/73 Install & operation instructions. (1)
  • (84239-2) Obtain latest docs flyer (1)
  • (87219-2) Ray 63/73 Mounting Template (1)
  • (A06038) STNG SPUR CABLE 400MM (1)
  • (PL00702) Serial number Labels - Service (3)
  • (PL00705) Serial Number Label - Carton (1)
  • (PL00709) Screws for Trunion Bracket (2)
  • (PL00710) Ray 50 Mounting Bolts (4)
  • (PL00713) Ray50/60/70 HW Sealable Poly Bag (1)
  • (PL00715) Ray 50/60/70 Fistmic Hook Plate (1)
  • (PL00716) Ray 50/60/70 Screws Fistmic Hook (2)
  • (PL00717) Ray 50/60/70 Poly Bag (1)
  • (PL00721) Ray 60/70 Fistmic (1)
  • (PL00722) Ray 60/70 Trunion Bracket (1)
  • (PL00723) Ray 60/70 Mounting Bolts (4)
  • (PL00724) Ray 60/70 Mounting Nuts (4)
  • (PL00725) Ray 60/70 Locking Washers (4)
  • (PL00727) Ray 60/70 Mounting gasket (1)
  • (PL00750) Ray 50/60/70 Antenna Boot (1)
  • (PL01011) Ray 63/73 Suncover (1)
  • (PL01012) Ray 73 VHF Radio (1)
  • (PL01013) Ray 73 Gift box (Colour Artwork) (1)

Dokumenter


Teknisk info
Driftstemperatur-20 ºC (-4 ºF) til +60 ºC (140 ºF)
Lagringstemperatur-25 ºC (-13 ºF) til +70 ºC (158 ºF)
Relativ fuktighet95 %
VanntetthetIPx6 & IPx7
Tilkoblinger1x NMEA 0183 | 1x SeaTalkng ® / NMEA 2000 | 1x Front Fistmic-tilkobling | 1x Baktilkobling for 2. stasjon | 1x Audio (RCA) | 1x GNSS- (GPS-)antenne (TNC)
Nominell matespenning12 V dc (Omvendt polaritet og overspenningsvern)
Driftspenningsområde9 Vdc til 16 Vdc
StrømforbrukMindre enn 6 A ved høy effekt (13,6 V)
Standby: 600 mA
Mottak: 2 A
Loud hailer: 3A (8 Ω) / 6A(4 Ω)
KanalerAlle tilgjengelige amerikanske, internasjonale og kanadiske VHF maritime bånd
Frekvensområde156 000 MHz til 157 425 MHz / 155 500 MHz til 161 425 MHz (private kanaler)
Frekvensstabilitet+/- 1.5 ppm
Kanalseparasjon12,5 kHz
UtgangseffektLav innstilling — 1 W | Høy innstilling — 25 W
Falske varslerBedre enn –36 dBm ved 25 W (mindre enn 0,25 μW)
Maksimalt avvik+/- 5 kHz
Antenneimpedans50 ohm (typisk)
MottakertypeDobbel konvertering, superheterodyn
KanalerAlle tilgjengelige amerikanske, internasjonale og kanadiske VHF maritime bånd
Frekvensområde156 050 MHz til 163 275 MHz / 155 500 MHz til 161 425 MHz (Private kanaler)
FølsomhetBedre enn 1 mikrovold EMF @20dB SINAD
Squelch-følsomhetMindre enn —2 dBμ EMF
Summing og støyBedre enn -40 dB
LydforvrengningMindre enn 10 %
MottakerfølsomhetAvstand — 119 dBm (0,25 uV) @ 12dB SINAD (typisk)
Lokal — 110 dBm (0,7 uV) @12dB SINAD (typisk)
Selektivitet for kanaler i nærhetenMer enn 70 dB
Avvisning av falsk responsMer enn 70 dB
Avvisning av kryssmodulasjonMer enn 70 dB
Utgangseffekt basestasjonens høyttaler2,5 W (8Ω)
Høyttalereffekt håndmikrofon1 W (16 Ω)
Effekt ekstern høyttaler5 W (8 Ω)
Håndsett Høyttaler Utgangseffekt1 W (16 Ω)
Megafonens lydeffekt25 W (4 Ω) / 12 W (8 Ω)
Kanaler72
Kaldstart<2 minutter
Mottakerens IC-følsomhet–167 dBm (sporing) / –148 dBm (henting)
GNSS-kompatibilitetGPS | GLONASS | *Beidou
SBAS-kompatibilitetWAAS | EGNOS | MSAS
SpesialfunksjonerAktiv blokkering og reduksjon av forstyrrelser
DriftsfrekvensGPS L1 C/A | GLONASS L10F | Beidou B1
SignalhentingAutomat
AlmanakkoppdateringAutomat
Geodetisk datumWGS-84 (alternativer foreligger gjennom multifunksjonsskjerm fra Raymarine)
Oppdateringsfrekvens10 Hz (10 ganger per sekund med samtidig GNSS)
AntenneIntern — Keramisk chip montert nær toppen av enheten
Ekstern — Passiv antenneforbindelse via TNC-kontakt
PosisjonsnøyaktighetUten SBAS: <= 15 meter 95 % av tiden | Med SBAS: <5 meter 95 % av tiden
KlassetypeKun AIS-mottaker
