RAYMARINE Quantum Q24C 18" Axiom+ 9"

Radarpakke - med 10m datakabel

Varenr.: 152207
Produktnr.: RadarpakkeAxiom9+
RAYMARINE Quantum Q24C 18" Axiom+ 9" Radarpakke - med 10m datakabel
på eksternt lager
Innen 0 dager
40 047,-
pr. Pk (Inkl. mva)
44 189,-
Veil. 52 480,-
BeskrivelseTilpassTeknisk infoAnmeldelserQ & A
Beskrivelse

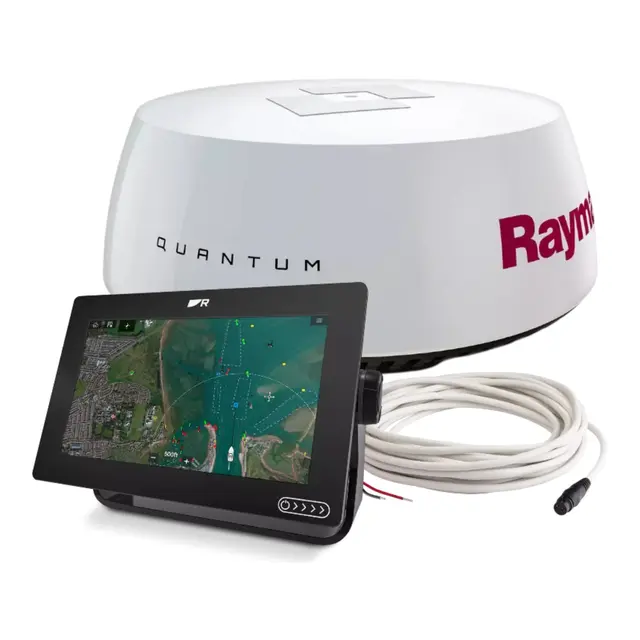

Radarpakken leveres komplett med Axiom+ 9 og en quantum radar, en super pakke for den litt kresne båtbrukeren.

Axiom®+ er en ny generasjon Axiom-kartplottere med oppgraderte skjermer med høyere oppløsning for alle værforhold og 25 prosent skarpere bakgrunnsbelysning enn den forrige generasjonen. Axiom Plus er utstyrt med en kraftig firekjernersprosessor for bransjeledende hastighet og respons.

Lag sømløst nye kart, utvid Axiom+ med solid state-radar og FLIR termiske kameraer, eller legg til et kamera og naviger med ClearCruise augmented reality. Axiom+ har det anerkjente operativsystemet LightHouse, slik at du enkelt kan navigere og utvide systemet.

Pakkeløsninger RAYMARINE Quantum Q24C 18 Axiom 9 Radarpakke med 10m datakabel undefined


Ytelsesjustering

Sømløs og rask tegning av elektroniske sjøkart fra LightHouse-sjøkart, Navionics og C-MAP.

Kraftig firekjernersprosessor og økt internt minne for lagring av flere apper, ruter veipunkter mm.

Smarte og intuitive LightHouse OS gjør navigering enkelt.

Klar for utvidelse av nettverk med flere skjermer, radarer, motorer, marine kameraer med mer.


Maksimal synlighet

Oppgradert IPS-skjermteknologi leverer kart, ekkolodd, radar og video i fantastiske farger.

Forbedret visning med nye LightHouse fargepaletter, inkludert dag-, skumring- og nattmodus.

25 prosent lysere (opptil 1800 nits)


HydroToughTM

Axiom+ har HydroTough nanobelagt, støtsikker skjerm som fordriver vann, olje og flekker.

HydroTough-teknologi for all slags vær gir forbedret farge og kontrast og nøyaktige berøringskontroller – selv når skjermen er våt.

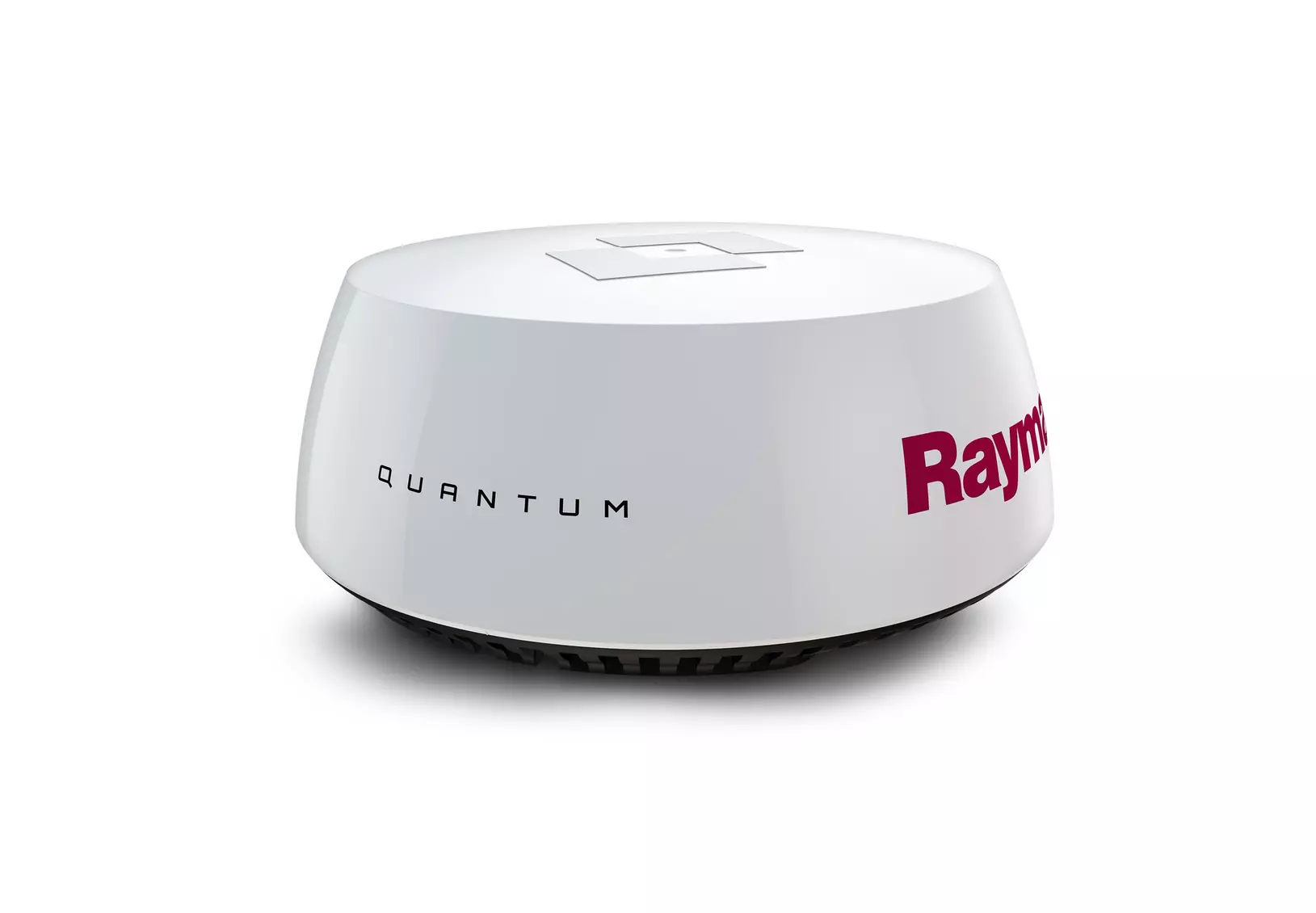

Quantum radaren


Quantum Radar-teknologien gir deg eksepsjonell kortdistansedeteksjon og bemerkelsesverdige måldetaljer ned mot kun 18' (6 m) Bruken av CHIRP pulskompresjonsteknologi betyr at mer energi blir levert til målene, noe som sikrer at du får overlegen bildebehandling selv over lange avstander.

Quantum er ideell for en rekke fartøyer, inkludert seilbåter, RIB-er og mindre motorbåter, og har et bredt bruksområde. Installasjonen er en lek, og for de som oppgraderer, kan eksisterende kabler gjenbrukes(ikke gamle analoge radarer) med et enkelt adapter, noe som gjør Quantum til et praktisk og allsidig valg.

Pakkeløsninger RAYMARINE Quantum Q24C 18 Axiom 9 Radarpakke med 10m datakabel undefined

















Dokumenter


Tilpass
Teknisk info
mål (brakett-montert)

Axiom+ 9: Bredde: 265,03 mm, høyde: 187,81 mm, dybde inkludert kabler: 178 mm

mål (overflate/innfelt-montert)

Axiom+ 9: Bredde: 244,08 mm, høyde: 157,78 mm, dybde med kabler: 178 mm

Tilbehørstilkobling

USB Micro-B

Ethernett-tilkobling

RayNet (10/100 Mbits/s)

Ekstern lagring

MicroSDXC-kortspor x 1

NMEA 2000-tilkobling

DeviceNet (hannkontakt innebygd i strømkabel)

Trådløse tilkoblinger

Bluetooth: V4.0, Wi-Fi: 802.11/b/g/n

Internlagring

16 GB Solid State (14 GB anvendelig)

Transdusertilkobling

25-pinners RealVision-type-kontakt. Krever A80490 adapterkabel for transdusere av CPT-S-type

Radar Quantum

Generelle spesifikasjoner
Mål: Diameter | Høyde

541,0mm | 209,5mm

Vekt

5,6kg

Spenning

Enten 12V dc eller 24V dc nominell

Driftspenning

Minimum: 10,8V dc | Maks 31,2V dc

Strømforbruk

Sendereffekt (maks) 17W | Hvilemodus: 7W | Sovemodus (gjelder bare for radarer som er koblet til over Wi-Fi): 2 W

Vanntetthet

IPX6

Driftstemperatur

-10 °C til +55 °C

Oppbevaringstemperatur

-25 °C til +70 °C

Oppbevaring

Oppbevares stående; ikke blokker ventiler på undersiden

Fuktighet

Opp til 95 % ved 35 °C

Maks vindhastighet

100 knop

Rekkeviddeskalaer

1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1.5, 2, 3, 4, 6, 8, 12, 16, og 24 nautiske mil

Sender
Type

X-band solid-state sender med pulskomprimeringsteknologi

Frekvens

9354MHz til 9446MHz

Maksimal utgangseffekt

20W

Duplexer

Sirkulator

Pulsbredder (3 dB)

40ns til 14.7us

CHIRP-lengder

400ns til 22us

Pulsrepetisjonsfrekvens

920Hz til 5900Hz

CHIRP-båndbredde

Opp til 32MHz

Standby-modus

Skannerrotasjon – AV | Skanneroverføring – AV | Wi-Fi-lenke – PÅ

Mottaker
Frekvens

26 MHz

Støy

Under 4dB

Antenne
Type

Patch-antenne

Strålebredde (nominell)

Horisontal: 4,9° | Vertikal: 20°

Polarisering

Horisontal

Rotasjonshastighet

24 rpm nominell

Målsporing
Målsporing

Sporing av 10 samtidige radar-mål.

Sender
Type

X-band solid-state sender med pulskomprimeringsteknologi

CHIRP-båndbredde

Opp til 32MHz

Standby-modus

Skannerrotasjon – AV | Skanneroverføring – AV, Wi-Fi-lenke – PÅ

Duplexer

Sirkulator

Frekvens

9354MHz til 9446MHz

Puls repetisjonsfrekvens

920Hz til 5900Hz

CHIRP-lengder

400ns til 22µs

Pulsbredder (3 dB)

40ns til 14,7μs

Maksimal utgangseffekt

20 W

Omgivelser
Fuktighet

Opp til 95 % ved 35 °C

Oppbevaring

Oppbevares stående; ikke blokker ventiler på undersiden

Vanntetthet

IPx6

Oppbevaringstemperatur

-25°C (-13 F) til + 70 C(158 F)

Maks vindhastighet

100 knop

Driftstemperatur

-10 °C (14 °F) til +55 °C (131 °F)

Rekkeviddeskalaer

1/16, 1/8, 1/4, 3/8, 1/2, 3/4, 1, 1.5, 2, 3, 4, 6, 8, 12, 16, og 24 nautiske mil

Diameter

541,0 mm (21,3 tommer)

Vekt

5,6kg (12,35 pund)

Høyde

209,5mm
