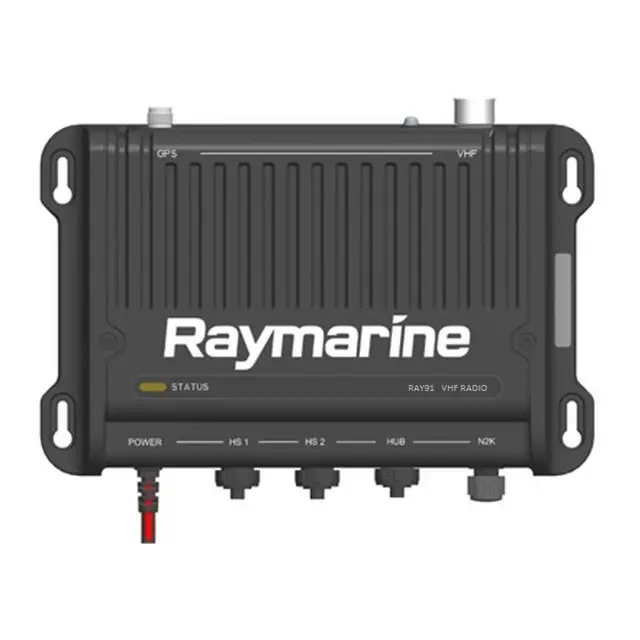

RAYMARINE Ray 91 VHF Black Box

Med AIS Rx ( AIS mottaker innebygget )

Varenr.: 141346
Produktnr.: E70493.RM
RAYMARINE Ray 91 VHF Black Box Med AIS Rx ( AIS mottaker innebygget ) RAYMARINE Ray 91 VHF Black Box Med AIS Rx ( AIS mottaker innebygget )
10 på eksternt lager
Innen 5 dager
14 690,-
pr. Stk (Inkl. mva)
-+
BeskrivelseTeknisk infoTilbehørAnmeldelserQ & A
Beskrivelse

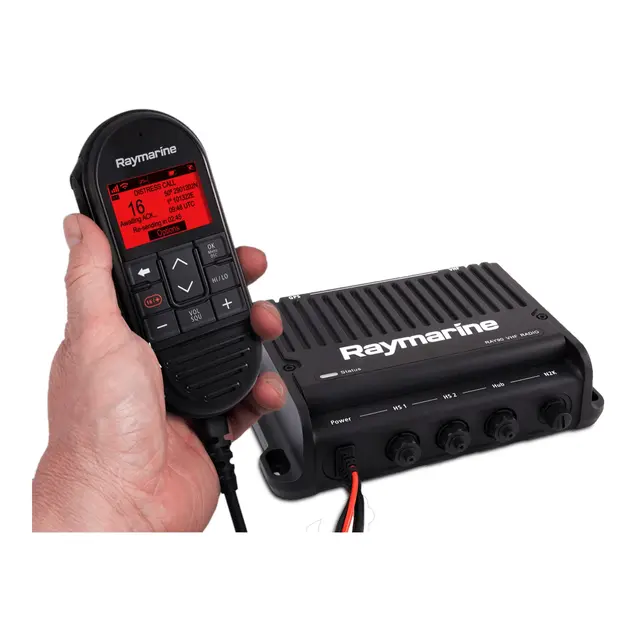

Ray 91 VHF Black Box med AIS Rx (ink. kablet håndsett, passiv høyttaler og kabel)

Viktige egenskaper

  • VHF-radio med svartboks og to kanaler
  • Innebygget automatisk identifikasjonssystem (AIS) med sender klasse B
  • NYHET – Trådløst håndsett og aktive høyttalere
  • Kablet håndsett og passiv høyttaler følger med
  • Kan utvides til to RayMic-håndsett
  • Innebygd megafon og generator for tåkesignal
  • Valgfri ekstern GPS-transceiver og digitalt selektivt anrop klasse C
  • Forenklet nettverk type NMEA2000 og NMEA0183

Ray91 er også utstyrt med en integrert AIS-transceiver (Automatic Identification System). Bruk Ray91 for å motta navigasjons- og sikkerhetssendinger fra nærliggende AIS-utstyrte skip og del dem videre over NMEA2000 eller NMEA0183 med kompatible multifunksjonsskjermer. Fartøy som er utstyrt med AIS kan enkelt identifiseres sammen med fartøyets navn, kurs, hastighet, CPA og annen reiseinformasjon.


I esken


  • (1003126) Devicenet - STNG Cable (1m) (1)
  • (80017-7) WARRANTY LEAFLET (1)
  • (81377-1) Installation and operation instructions (1)
  • (84232-3) Thank You flyer (1)
  • (84239-2) Obtain latest docs flyer (1)
  • (87329-1) Mounting Template (1)
  • (87332-2) Installation instructions sheet (1)
  • (A80297) Ray60/70 VHF Handset cable (12 - 12) 400mm (1)
  • (PL00702) Serial number Labels - Service (9)
  • (PL00705) Serial Number Label - Carton (1)
  • (PL00713) Ray50/60/70 HW Sealable Poly Bag (1)
  • (PL00715) Ray 50/60/70 Fistmic Hook Plate (1)
  • (PL00716) Ray 50/60/70 Screws Fistmic Hook (6)
  • (PL00730) Ray 60/70 Handset (1)
  • (PL00731) Ray 60/70 Handser Mount Plate Disc (1)
  • (PL00732) Ray60/70 Handset Mount plate Gasket (1)
  • (PL00733) Ray 60/70 Screws for Mounting Plate (3)
  • (PL00734) Ray 60/70 Nut - Extension Connector (1)
  • (PL00735) Ray 60/70 Dust Cap (1)
  • (PL00736) Ray 60/70 Handset holster (1)
  • (PL00960) Ray 90/91 Screws (4)
  • (PL00961) Mounting Plugs (Isolation) (4)
  • (PL00962) Insulation sheet (1)
  • (PL00963) Ray 90/91 Gasket for Passive/Active speaker (1)
  • (PL00964) Ray 90/91 Passive/Active Speaker Screws (4)
  • (PL00965) Ray 90/91 Gift box carton (1)
  • (PL00966) Ray90/91 Passive Speaker with cable (Cable Length 2m) (1)
  • (PL00967) Ray 90/91 Passive/Active Speaker Bezel (1)
  • (PL00981) Heatshrink Sleeve (2)
  • (R70625) Ray91 Black Box Only Spare (1)
Teknisk info

VannintegritetSamsvarer med IPX6 & IPX7
Oppfyller EN60945
Driftstemperaturområde-25 til 55 °C
Lagringstemperatur-25 °C til 70 °C
Fuktighetopptil 95 %
KommunikasjonsportNMEA 0183 (versjon 4.01); NMEA2000 (versjon 3.101)
Nominell matespenning12V DC. Omvendt polaritet og overspenningsvernOppladbart batteri med 2000 mAh og litiumioner12 V DC. Omvendt polaritet og overspenningsvern
Driftsspenningsområde9 V DC til 16 V DC9 V DC til 16 V DC
StrømforbrukMindre enn 6 A ved høy effekt (13,6 V)
Standby: 600 mA
Mottak: 2 A		1 Amp nomineltMindre enn 6 A ved høy effekt (13,6 V)
Standby: 600 mA
Mottak: 2 A
SikringskravInline-sikring = 1,5 A | Thermisk bryter = 1,25 A
LadetypeTrådløs induktiv ladning
KanalerAlle tilgjengelige amerikanske, internasjonale og kanadiske VHF maritime bånd
Frekvensområde156,000 – 157,425 MHz
155,500 til 161,425 MHz private kanaler
Frekvensstabilitet+ / - 1,5 ppm
Kanalseparasjon12,5 kHz
Maksimal utgangseffektHigh Power = 25 Watt
Low Power = 1 Watt
Falsk sendingBedre enn -36 dBm på 25 W (Mindre enn 0,25 μW)
Maksimalt avvik+/- 5 kHz
Antenneportens impedans50 ohm nominelt
MottakertypeDobbel konvertering, superheterodyn
KanalerAlle tilgjengelige amerikanske, internasjonale og kanadiske VHF maritime bånd
Frekvensområde156 000 – 157 425 MHz
155 500 til 161 425 MHz private kanaler
Trådløs frekvens2,4 GHz2,4 GHz
Sensitivitet:Bedre enn 1 mikrovolt EMF @ 20dB SINAD
Squelch-følsomhetMindre enn -2 dBμ EMF
Summing og støyBedre enn -40 dB
LydforvrengningMindre enn 10 %
MottakerfølsomhetAvstand -119 dBm (0,25 µV) ved 12 dB SINAD ← typisk
Lokalt -110 dBm (0,7 µV) ved 12 dB SINAD ← typisk
Selektivitet for kanaler i nærhetenMer enn 70 dB
Avvisning av falsk responsMer enn 70 dB
Avvisning av kryssmodulasjonMer enn 70 dB
Effekt for ekstern passiv høyttaler5 W (4 Ω) / 2,5 W (8 Ω) (Passiv)5 W (8 Ω) (Aktiv)
Megafonens lydeffekt24 W (4 Ω) / 12 W (8 Ω)
Antall kanaler72
Kaldstart29s
Mottakerens IC-følsomhet-167 DBm (sporing) / -148 dBm (henting)
GNSS-kompatibilitetGPS
GLONASS
*BeiDou
SBAS-kompatibilitetWAAS
EGNOS
MSAS
SpesialfunksjonerAktiv blokkering og reduksjon av forstyrrelser
DriftsfrekvenserGPS L1 C/A
GLONASS L10F
Beidou B1
SignalhentingAutomat
AlmanakkoppdateringAutomat
Geodetisk datumWGS-84 (alternativer foreligger gjennom multifunksjonsskjerm fra Raymarine)
Oppdateringsfrekvens20 Hz (20 ganger per sekund med samtidig GNSS)
PosisjonsnøyaktighetUten SBAS: <= 2,5 meter 95 % av tiden
Med SBAS: < 2 meter 95 % av tiden
KlassetypeAIS bare mottaker
Tilbehør
Anmeldelser
Q & A

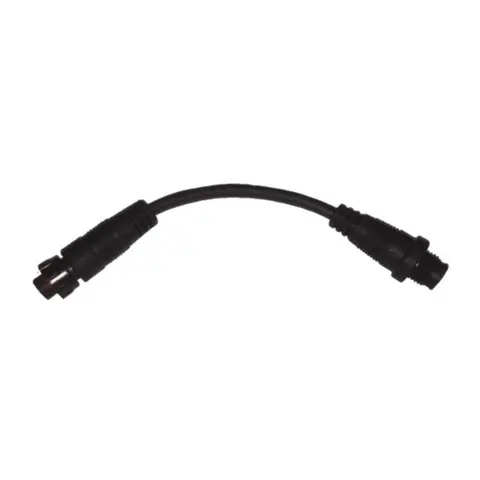

RAYMARINE Wireless adapter Kabel For Ray63 og 73 lengde 220mm
