Maritim kommunikasjon

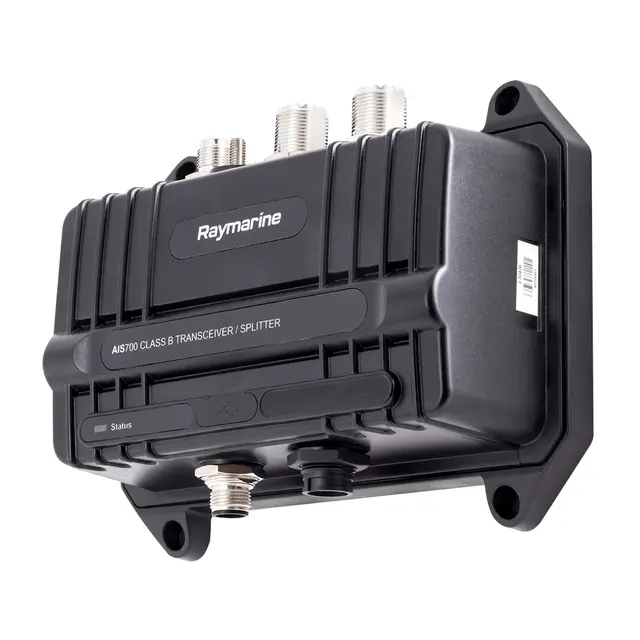

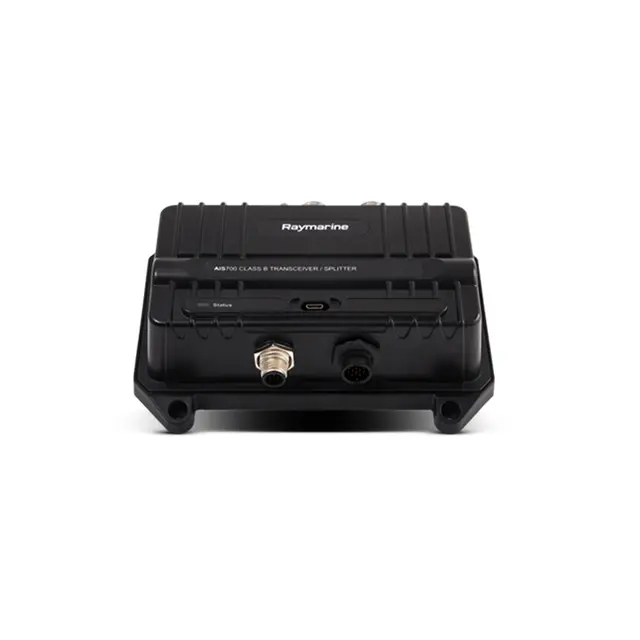

RAYMARINE AIS 700 - Sender / Mottaker

Klasse B - m/Splitter

Varenr.: 137866
Produktnr.: E70476.RM
RAYMARINE AIS 700 - Sender / Mottaker Klasse B - m/Splitter RAYMARINE AIS 700 - Sender / Mottaker Klasse B - m/Splitter
2 på lager
Omgående
12 499,-
pr. Stk (Inkl. mva)
Veil. 15 990,-
-+
BeskrivelseTeknisk infoTilbehørAlternativerAndre kjøpteAnmeldelserQ & A
Beskrivelse

AIS700 fra Raymarine er en AIS-transceiver av klasse B til bruk med Raymarine multifunksjonsnavigasjonsskjermer. AIS700 er en AIS-transceiver av klasse B. Den mottar derfor ikke bare sendinger fra andre fartøy, men sender også informasjon fra båten for å bidra til at du blir sett på systemene til andre fartøy.


  • Komplett AIS-sending og -mottak for bedre situasjonsoversikt og sikkerhet
  • Siste SO-TDMA-nettverk for lengre rekkevidde og raskere ytelse
  • Innebygget antennesplitter forenkler monteringen med eksisterende VHF-radioantenne
  • Fungerer med NMEA2000, NMEA0183, PC og SeaTalkng
  • Valgbar stillemodus i programvare eller maskinvare for bedre sikkerhet ved behov


VHF og AIS RAYMARINE 700 Sender Mottaker Klasse B mSplitter E70476

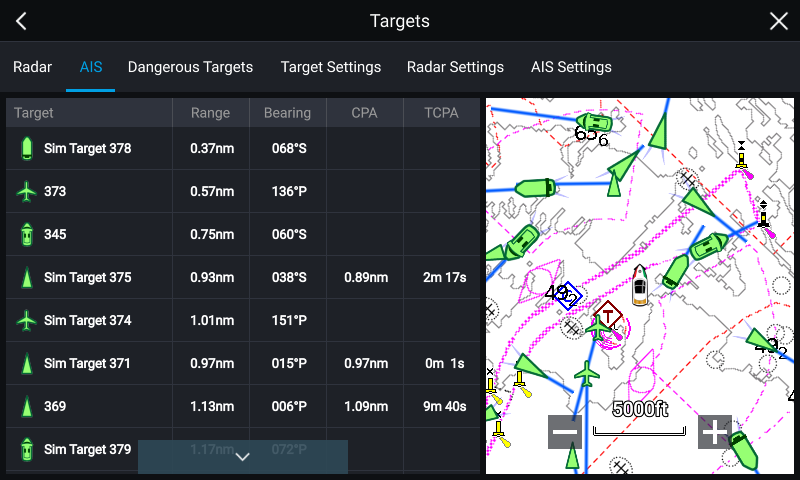

Meny for AIS Mål


VHF og AIS RAYMARINE 700 Sender Mottaker Klasse B mSplitter E70476

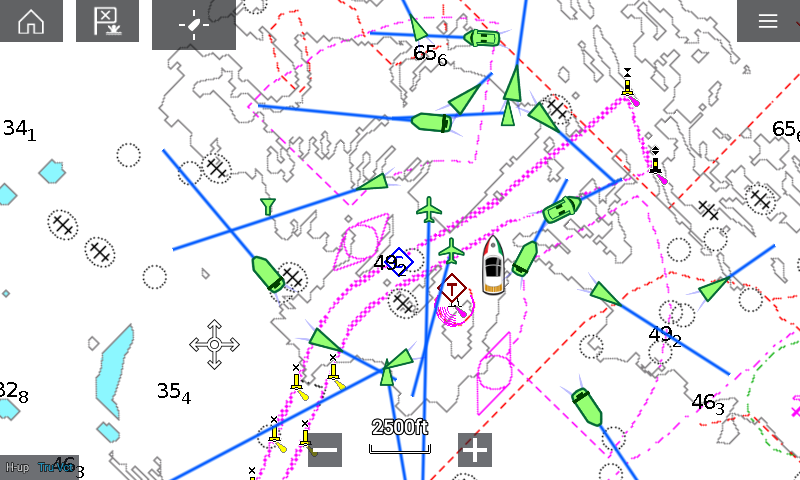

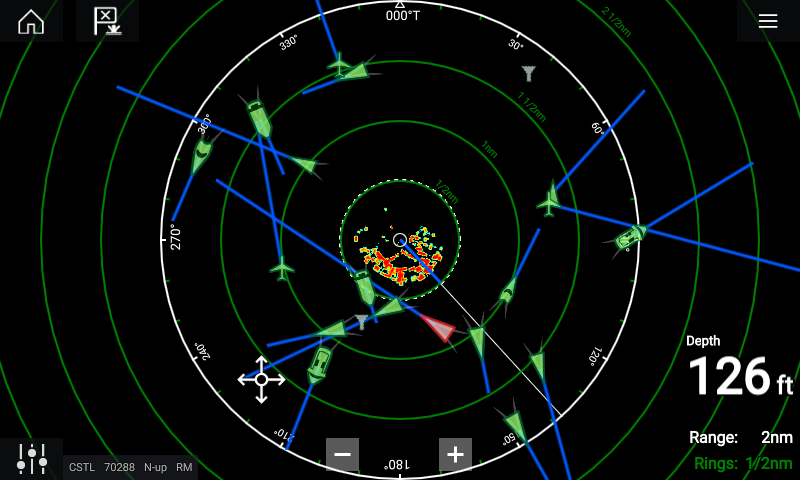

Fartøy innen rekkevidde med kursangivelse. Fartøy med kollisjonskurs blir røde


VHF og AIS RAYMARINE 700 Sender Mottaker Klasse B mSplitter E70476

AIS i Radaroverlegg hjelper deg å forstå radarbildet bedre


I Esken

VHF og AIS RAYMARINE 700 Sender Mottaker Klasse B mSplitter E70476

1AIS700-transceiver av klasse B med innebygget VHF-antennesplitter
2GNSS-antenne (GPS)
3Strøm-/datakabel, 2 m
4VHF-radiokabel, 1 m
5Adapterkabel for DeviceNet til SeaTalkng®, 1 m
6GNSS-antennepakning
7Pålefeste for GNSS-antenne
8Enhetsfester (4 stk. nr. 8 x 19 selvborende skruer)
9M5-mutter og skive (jording)
10Dokumentasjonssett
11Fester for GNSS-antenne (3 stk. M3x40-stift og tommemutter)
12Programvare-CD

Dokumenter


Teknisk info
Driftstemperatur-15 til +55 °C
Lagringsstemperatur-20 til +75 °C
VanninntrengingIPX6 og IPX7
FuktighetOpp til 93 % ved 40 °C
Strømtilførsel12 og 24 V nominell spenning
Strømforbruk< 3 W
Toppstrømverdi3 A
Ekvivalensnummer for ladning1 LEN
DSC-mottakerIverksatt med tidsfordeling med en TDMA-mottaker
1-båndsmottaker156,025 til 162,025 MHz (i trinn på 25 kHz)
2-båndsmottaker156,025 til 162,025 MHz (i trinn på 25 kHz)
Senderbånd156,025 til 162,025 MHz (i trinn på 25 kHz)
SenderspesifikasjonFor å oppfylle IEC 62287-2-relevante seksjoner
MottakerspesifikasjonerFor å oppfylle IEC 62287-2-relevante seksjoner
TransceiverspesifikasjonerFor å oppfylle IEC 62287-2-relevante seksjoner
GPS-mottakeru-blox MAX-M8W
GPS-mottakerkanaler72 kanaler
GPS kaldsstarts erhvervstid26 s nominell
PosisjonskildeGPS og GLONASS
AIS-utførelse5 W SOTDMA
Driftsfrekvensområde156,0 til 162,025 MHz sending
156,0 til 162,025 Mhz mottak
Innsettingstap AIS RX-bane0 dB
Innsettingstap AIS TX-bane< 1 dB
Innsettingstap VHF RX-bane0 dB
Innsettingstap VHF TX-bane< 1 dB
Strømbehandling AIS-portMaksimalt 5 W inntak
Strømbehandling VHF-port25 W inntak
Vekslingstid RX til VHF TXMaks 10 µS
Vekslingstid RX til AIS TXMaks 10 µS
Vekslingstid VHF TX til AIS TXMaks 10 µS
Vekslingstid enhver TX til RXMaks 10 µS
VHF-portimpedans50 ohm
AIS-portimpedans50 ohm
Antenneport – impedans50 ohm
Isolasjon port for VHF til AIS> 28 dB (begge retninger)
Minste VHF-inntaksstrøm for veksling400 mW
VHF-antenne – koblingstypeSO-239 koaksial
VHF-radio – koblingstypeSO-239 koaksial
GNSS-antennekobling50 O TNC koaksial
NMEA2000DeviceNet hann
USBMikro-B
Isolering av eksternt grensesnittNMEA0183- og NMEA 2000-grensesnitt for å innlemme galvanisk isolering fra strømforsyningen som påkrevet av spesifikasjonen av det relevante grensesnittet.
NMEA0183-grensesnitt 1

(kobling for multifunksjonsskjerm)

Toveis RS422-nivåer som samsvar med NMEA 0183 HS (IEC 61162-1). 4-trådsgrensesnitt (differensialsignaler). Konfigurerbar baudhastighet. Inntak til multifunksjonsskjerm fra AIS.
NMEA0183-grensesnitt 2 (tilkobling for NMEA0183-instrument)Toveis RS422-nivåer som samsvarer med NMEA 0183 HS (IEC 61162-1). 4-trådsgrensesnitt (differensialsignaler). 4-trådsgrensesnitt (differensialsignaler). Konfigurerbar baudhastighet.
USB-grensesnitt (PC-tilkobling)Toveis USB-port som samsvarer med NMEA 0183 HS-protokollen (IEC 61162-1) 38,4 kbaud
Tilbehør
Alternativer
EM-TRAK  B951 AIS Sender / Mottaker Klasse B (5W) - NMEA2000
4%
4 Tilgjengelig
Omgående
2 varianter
9 859,-
Veil. 10 313,-
137181

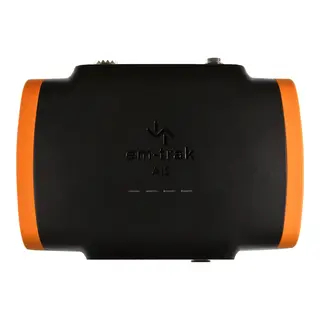

EM-TRAK B921 AIS Sender/Mottaker Klasse B (2W) - NMEA2000
5 Tilgjengelig
Omgående
2 varianter
8 238,-
137113
EM-TRAK B923 AIS Sender/Mottaker klasse B (2W) - NMEA2000 - Inkl splitter
137114
EM-TRAK B953 AIS Sender / Mottaker Klasse B (5W) - NMEA2000 - m/ splitter
3 Tilgjengelig
Innen 14 dager
2 varianter
12 488,-
147493
Andre kjøpte
RAYMARINE SeaTalkNG 5 pluggs forgrener 5-punkt skinne
14%
20+ Tilgjengelig
Omgående
419,-
Veil. 490,-
138083
RAYMARINE STng -NMEA2000 (F) overg.Kabel 1m, Hunnplugg (for bruk til enhet)
14%
138255
RAYMARINE Ray63 VHF med int. GPS mottaker
11 Tilgjengelig
Omgående
6 990,-
138375
RAYMARINE ECI-100 motor- data Motordata &amp; pilotinterface esi100
8%
10 Tilgjengelig
Innen 5 dager
4 499,-
Veil. 4 890,-
138963
RAYMARINE RMK-10 st&#229;ende Knappe panel til Axiom, A, C og e serie
7%
11 Tilgjengelig
Omgående
4 899,-
Veil. 5 290,-
138659
RAYMARINE CPT-S Innvendig svinger 9-pin plugg - CHIRP 200kHz
14%
19 Tilgjengelig
Omgående
1 890,-
Veil. 2 190,-
138480
RAYMARINE RS150 GPS seatalk ng Inkludert monteringsbrakett 1&quot;gjenger
12%
20+ Tilgjengelig
Omgående
3 499,-
Veil. 3 990,-
138160
RAYMARINE Spenningskabel, 10m for Quantum radar
10 Tilgjengelig
Innen 5 dager
990,-
138055

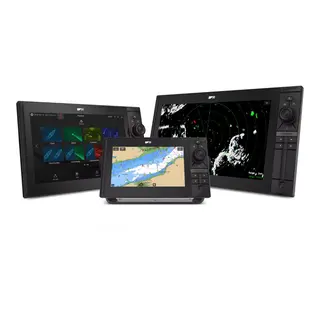

RAYMARINE AXIOM+ 12 RV Kartplotter/Ekko Realvision 3D
